Ứng dụng công nghiệp của van phân phối keo thimble chính xác

Giải pháp phân phối chất lỏng đơn thành phần hiệu suất cao

Khám phá van phân phối keo thimble chính xác cho các ứng dụng công nghiệp đòi hỏi độ chính xác cao, giải quyết vấn đề phân phối sạch và ổn định chất lỏng một thành phần.

Các kịch bản ứng dụng công nghiệp cho sản phẩm này

Trong các quy trình sản xuất công nghiệp hiện đại, nhu cầu về khả năng định lượng chất lỏng một thành phần với độ chính xác cao và tốc độ nhanh ngày càng trở nên thiết yếu. Các ứng dụng này thường đòi hỏi kiểm soát chặt chẽ thể tích chất lỏng được phân phối, đặc biệt là trong các ngành như lắp ráp điện tử, sản xuất thiết bị y tế, chế tạo linh kiện ô tô và các quy trình quang học. Việc phân phối keo, mực, dầu bôi trơn hoặc các loại chất lỏng có độ nhớt trung bình và thấp một cách nhất quán là yếu tố then chốt để đảm bảo chất lượng sản phẩm cuối cùng và tối ưu hóa hiệu suất dây chuyền.

Sản phẩm này được thiết kế để xử lý hiệu quả nhiều loại chất lỏng một thành phần có tính lưu động tốt, bao gồm keo UV, mủ trắng, cồn, sơn, dầu mỡ và mực in. Khả năng tương thích với các vật liệu này, cùng với khả năng định lượng thể tích tối thiểu 0.01ml, làm cho nó trở thành lựa chọn phù hợp cho các tác vụ như chấm keo siêu nhỏ trên bo mạch in, định vị linh kiện quang học, bôi trơn các cơ cấu chính xác, hoặc in ấn các họa tiết nhỏ. Đặc biệt, đối với keo UV, yêu cầu phân phối sạch và không kéo sợi là cực kỳ quan trọng để tránh làm bẩn bề mặt và đảm bảo quá trình đóng rắn hiệu quả. Khả năng hoạt động ở tần số cao còn cho phép tích hợp vào các dây chuyền sản xuất tự động tốc độ cao, góp phần cải thiện năng suất tổng thể.

Nguyên lý hoạt động và cơ chế phân phối

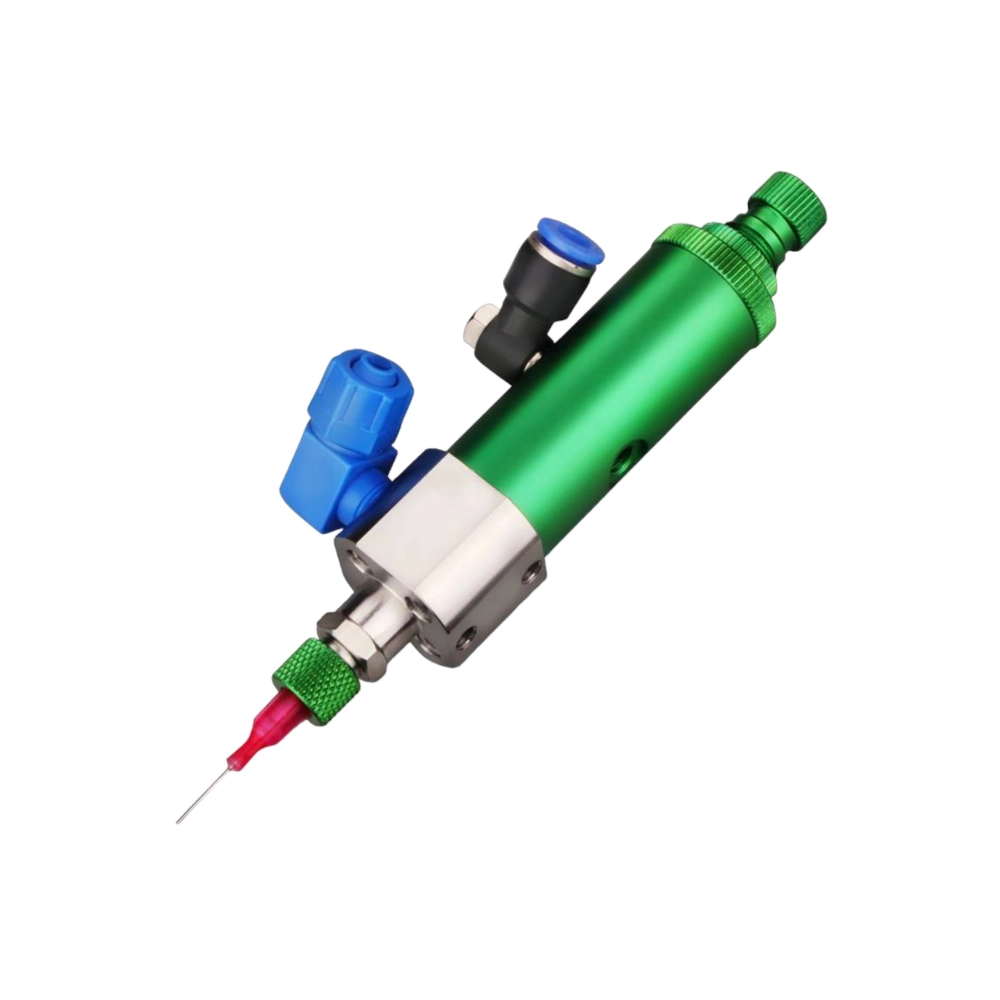

Cơ chế vận hành của van phân phối này dựa trên nguyên lý “kiểu đẩy” (thimble type), một phương pháp đã được chứng minh về độ chính xác và khả năng phân phối sạch. Trong cơ chế này, một piston hoặc chốt bên trong van sẽ di chuyển về phía trước, đẩy một lượng chất lỏng xác định ra khỏi cổng phân phối. Việc điều khiển chuyển động của piston được thực hiện bằng khí nén, đảm bảo thời gian phản ứng nhanh và độ lặp lại cao trong mỗi chu kỳ phân phối.

Chất lỏng được cấp vào van dưới áp suất từ một thùng chứa áp suất hoặc bơm cấp liệu. Áp suất này đảm bảo chất lỏng luôn sẵn sàng tại vị trí đầu vào của van. Khi tín hiệu điều khiển khí nén được kích hoạt, piston sẽ di chuyển để giải phóng chất lỏng. Một trong những ưu điểm nổi bật của nguyên lý kiểu đẩy là khả năng cắt chất lỏng một cách dứt khoát tại cuối chu kỳ phân phối. Điều này giảm thiểu đáng kể hiện tượng kéo sợi hoặc nhỏ giọt dư, yếu tố gây ảnh hưởng đến chất lượng sản phẩm và vệ sinh môi trường làm việc. Thể tích chất lỏng đầu ra có thể được tinh chỉnh thông qua sự kết hợp giữa điều chỉnh cơ khí bằng đai ốc và kiểm soát áp suất của nguồn hệ thống dẫn động, cho phép các kỹ sư tùy chỉnh lượng chất lỏng phù hợp với từng ứng dụng cụ thể.

Các thách thức kỹ thuật được giải quyết bằng thiết kế sản phẩm này

Sản phẩm này được thiết kế để giải quyết một số thách thức kỹ thuật phổ biến trong các quy trình phân phối chất lỏng công nghiệp. Thách thức đầu tiên là đạt được độ chính xác và độ lặp lại cao trong việc định lượng chất lỏng, đặc biệt là với các thể tích rất nhỏ. Cơ chế kiểu đẩy và khả năng điều chỉnh tinh tế bằng đai ốc kết hợp với áp suất giúp đảm bảo mỗi lần phân phối đều có cùng một thể tích, với dung tích tối thiểu chỉ 0.01ml. Điều này cực kỳ quan trọng đối với các ứng dụng yêu cầu kiểm soát chặt chẽ lượng keo hoặc chất lỏng để duy trì hiệu suất hoặc tính toàn vẹn của sản phẩm.

Thứ hai, vấn đề về phân phối sạch, không kéo sợi là một mối quan tâm lớn, đặc biệt khi làm việc với các loại keo có độ nhớt nhất định. Hiện tượng kéo sợi có thể dẫn đến lãng phí vật liệu, làm bẩn bề mặt sản phẩm hoặc thiết bị, và thậm chí gây ra lỗi chức năng. Thiết kế của van phân phối này tập trung vào việc tạo ra một điểm cắt dứt khoát tại đầu ra, loại bỏ gần như hoàn toàn hiện tượng kéo sợi. Điều này không chỉ cải thiện chất lượng thẩm mỹ của sản phẩm mà còn giảm thiểu thời gian vệ sinh và chi phí bảo trì hệ thống.

Cuối cùng, khả năng xử lý các chất lỏng có độ nhớt khác nhau (từ 1 đến 300.000 cps) và tần số hoạt động cao giúp giải quyết thách thức về tính linh hoạt và năng suất trong sản xuất. Các nhà máy thường sử dụng nhiều loại vật liệu với các đặc tính khác nhau, và việc có một loại van có thể thích ứng rộng rãi giúp đơn giản hóa việc quản lý vật tư và tối ưu hóa dây chuyền. Tần số cao cho phép quy trình tự động hóa hoạt động liên tục với tốc độ sản xuất nhanh, giảm thời gian chu kỳ và tăng sản lượng tổng thể.

Phương pháp điều khiển và các cân nhắc tích hợp hệ thống

Phương pháp điều khiển chính của van là dẫn động bằng khí nén, với áp suất làm việc trong khoảng 4-7Kgf/cm2 (0.39-0.68Mpa) và áp suất tối đa 7Kgf/cm2. Điều này có nghĩa là van yêu cầu một nguồn khí nén ổn định và sạch để hoạt động hiệu quả. Việc điều khiển khí nén thường được thực hiện thông qua các van điện từ, cho phép tích hợp dễ dàng vào các hệ thống tự động hóa. Các bộ điều khiển phân phối chuyên dụng hoặc bộ điều khiển logic khả trình (PLC) có thể được sử dụng để quản lý thời gian mở van, tần suất phân phối và điều phối hoạt động với các thành phần khác của hệ thống.

Để tích hợp van này vào một hệ thống phân phối hoàn chỉnh, cần xem xét việc kết nối với các thiết bị ngoại vi. Van có thể được kết nối với nhiều loại kim phân phối khác nhau thông qua kiểu khóa đai ốc, cho phép lựa chọn kim phù hợp với kích thước điểm chấm keo hoặc đường line yêu cầu. Ngoài ra, việc cấp liệu chất lỏng được thực hiện qua cổng nạp chất lỏng 1/8″ NPT(F), kết nối với các máy bơm cấp liệu hoặc thùng áp suất lưu trữ. Các cảm biến phản hồi (sensor feedback) có thể được bổ sung để giám sát quá trình phân phối, đảm bảo tính ổn định và chính xác của toàn bộ quy trình, đồng thời cung cấp dữ liệu cho hệ thống điều khiển và giám sát (HMI).

Khả năng tương thích vật liệu và ổn định quy trình

Khả năng tương thích vật liệu là một yếu tố then chốt quyết định tuổi thọ và hiệu suất của van phân phối. Sản phẩm này được chế tạo từ hợp kim nhôm, một vật liệu được lựa chọn nhờ vào độ bền, trọng lượng nhẹ và khả năng chống ăn mòn tốt đối với nhiều loại hóa chất công nghiệp thông thường. Điều này giúp van có thể xử lý an toàn các chất lỏng như keo UV, mủ trắng, cồn, sơn, dầu mỡ và mực mà không bị hư hại hay biến chất theo thời gian.

Ngoài ra, van được thiết kế đặc biệt cho keo một thành phần, loại bỏ nhu cầu về trộn vật liệu phức tạp và đảm bảo tính nhất quán của chất lỏng. Khả năng tương thích với dải độ nhớt rộng từ 1-300000 cps cho phép van hoạt động ổn định với cả chất lỏng rất loãng và chất lỏng có độ nhớt tương đối cao. Sự ổn định này là cơ sở để duy trì chất lượng sản phẩm đầu ra, giảm thiểu sai sót và lãng phí vật liệu trong các quy trình sản xuất liên tục, đồng thời tăng cường độ tin cậy của toàn bộ dây chuyền sản xuất.

Bảo trì, độ tin cậy và vận hành dài hạn

Thiết kế đơn giản của van phân phối kiểu đẩy góp phần vào khả năng bảo trì dễ dàng và độ tin cậy cao trong quá trình vận hành dài hạn. Với số lượng linh kiện chuyển động hạn chế, nguy cơ hỏng hóc được giảm thiểu, dẫn đến thời gian ngừng hoạt động thấp hơn và tăng cường ổn định sản xuất. Vật liệu hợp kim nhôm được sử dụng cho các bộ phận chính cũng đảm bảo độ bền cơ học và khả năng chống mài mòn, kéo dài tuổi thọ của thiết bị ngay cả trong môi trường công nghiệp khắc nghiệt.

Việc vệ sinh định kỳ và thay thế các bộ phận hao mòn (nếu có) thường đơn giản và nhanh chóng, không yêu cầu công cụ chuyên dụng phức tạp. Điều này giúp các đội ngũ bảo trì nhà máy có thể thực hiện công việc một cách hiệu quả, giảm thiểu chi phí vận hành và tối đa hóa thời gian hoạt động của máy móc. Khả năng vận hành liên tục ở tần số cao mà vẫn duy trì độ chính xác cho thấy sự ổn định về mặt kỹ thuật, một yếu tố quan trọng đối với các nhà máy sản xuất cần đảm bảo năng suất liên tục và chất lượng đồng đều trên các lô sản phẩm lớn.

Sử dụng khuyến nghị trong một hệ thống phân phối keo

Van phân phối này được khuyến nghị sử dụng như một thành phần cốt lõi trong các hệ thống phân phối keo tự động hoặc bán tự động. Nó hoạt động hiệu quả nhất khi được tích hợp với một bộ điều khiển phân phối chuyên dụng và thiết bị phân phối hoàn toàn tự động như robot công nghiệp hoặc máy phay CNC. Sự kết hợp này cho phép tự động hóa hoàn toàn quy trình chấm keo, từ việc điều khiển đường đi của kim phân phối cho đến việc kích hoạt chính xác thời điểm và thể tích chất lỏng được đẩy ra.

Đối với các ứng dụng yêu cầu định lượng điểm hoặc đường line chính xác, van này có thể được kết nối với hệ thống cấp liệu bằng áp suất, đảm bảo dòng chảy ổn định của chất lỏng đến van. Các loại kim phân phối khác nhau có thể được lắp đặt để phù hợp với kích thước điểm hoặc độ dày đường keo mong muốn. Việc lựa chọn chính xác các thiết bị phụ trợ và cấu hình hệ thống sẽ tối ưu hóa hiệu suất của van, mang lại độ chính xác, tốc độ và độ sạch cần thiết cho các quy trình sản xuất hiện đại. Để tìm hiểu chi tiết hơn về khả năng và ứng dụng của thiết bị, bạn có thể tham khảo giải pháp van phân phối keo thimble chính xác TLVSP-216.

Để tích hợp vào các hệ thống định lượng keo tự động, việc lựa chọn bộ điều khiển và các thiết bị ngoại vi phù hợp là rất quan trọng để đảm bảo sự đồng bộ và hiệu quả tối đa.
