Khám Phá Xi Lanh Khí Nén Festo ESNU-25-25 Series: Sức Mạnh Gọn Nhẹ Cho Mọi Ứng Dụng

Trong thế giới tự động hóa công nghiệp hiện đại, xi lanh khí nén đóng vai trò không thể thiếu, là trái tim của nhiều hệ thống truyền động và điều khiển. Chúng biến năng lượng khí nén thành chuyển động thẳng, mạnh mẽ và chính xác. Giữa vô vàn lựa chọn trên thị trường, Festo nổi lên như một thương hiệu hàng đầu, được biết đến với chất lượng vượt trội và đổi mới công nghệ. Trong số các sản phẩm nổi bật của họ, dòng xi lanh khí nén Festo ESNU-25-25 Series là một minh chứng điển hình cho sự kết hợp hoàn hảo giữa hiệu suất, độ bền và tính linh hoạt. Đặc biệt, đây là dòng xi lanh tác động đơn (single-acting), tức là xi lanh chỉ thực hiện hành trình đẩy bằng khí nén và hành trình về bằng lò xo hoặc trọng lực, mang lại sự đơn giản và hiệu quả cho nhiều ứng dụng cụ thể. Với kích thước nhỏ gọn nhưng không kém phần mạnh mẽ, ESNU-25-25 Series đã trở thành lựa chọn lý tưởng cho các nhà thiết kế và kỹ sư đang tìm kiếm giải pháp truyền động đáng tin cậy, đặc biệt trong các không gian hạn chế hoặc các ứng dụng yêu cầu chu kỳ nhanh và đơn giản. Bài viết này sẽ đi sâu vào từng khía cạnh của xi lanh Festo ESNU-25-25, từ những tính năng nổi bật, thông số kỹ thuật chi tiết, cấu trúc bên trong, đến các ứng dụng thực tế, lưu ý lắp đặt và phụ kiện đi kèm, cung cấp một cái nhìn toàn diện để bạn có thể khai thác tối đa tiềm năng của sản phẩm này. Hãy cùng chúng tôi khám phá chi tiết sức mạnh của Festo ESNU-25-25 Series và cách nó có thể nâng tầm hiệu quả hoạt động của bạn. Quý khách có thể tìm hiểu thêm về sản phẩm chính hãng tại Xi Lanh Festo ESNU-25-25.

Tính Năng Nổi Bật Của Xi Lanh Festo ESNU-25-25 Series

Festo ESNU-25-25 Series được thiết kế để đáp ứng những yêu cầu khắt khe nhất của ngành công nghiệp, mang đến một loạt các tính năng vượt trội giúp nó nổi bật so với các đối thủ cạnh tranh. Mỗi tính năng đều được tối ưu hóa để đảm bảo hiệu suất, độ bền và tính linh hoạt trong quá trình vận hành, đồng thời đơn giản hóa việc lắp đặt và bảo trì. Hiểu rõ những đặc điểm này là chìa khóa để khai thác tối đa tiềm năng của xi lanh trong các ứng dụng cụ thể của bạn.

  • Thiết Kế Tròn Gọn Nhẹ: Xi lanh Festo ESNU-25-25 sở hữu thiết kế thân tròn đặc trưng, mang lại sự nhỏ gọn và khả năng tích hợp dễ dàng vào các hệ thống máy móc có không gian hạn chế. Kích thước tối ưu này không chỉ giúp tiết kiệm diện tích mà còn giảm trọng lượng tổng thể của hệ thống, góp phần nâng cao hiệu quả hoạt động và giảm tải cho các kết cấu hỗ trợ. Thiết kế tròn cũng tạo điều kiện thuận lợi cho việc lắp đặt bằng nhiều phương pháp khác nhau, từ kẹp giữ đến giá đỡ chuyên dụng, đảm bảo độ ổn định cao trong quá trình vận hành.
  • Chức Năng Tác Động Đơn (Single-Acting): Điểm khác biệt quan trọng nhất của ESNU-25-25 là chức năng tác động đơn. Điều này có nghĩa là xi lanh chỉ thực hiện hành trình đẩy (thường là đẩy ra) khi khí nén được cấp vào buồng xi lanh. Hành trình rút về (thường là rút vào) được thực hiện bằng lực lò xo tích hợp bên trong. Cơ chế này không chỉ giúp đơn giản hóa hệ thống điều khiển (chỉ cần một cổng cấp khí) mà còn tiết kiệm lượng khí nén tiêu thụ, đặc biệt phù hợp cho các ứng dụng chỉ yêu cầu lực đẩy theo một hướng và không cần lực kéo lớn. Điều này cũng góp phần giảm chi phí vận hành và tăng cường hiệu quả năng lượng.
  • Khả Năng Giảm Chấn Đàn Hồi (P) Ở Cả Hai Đầu: Mặc dù là xi lanh tác động đơn, Festo ESNU-25-25 vẫn được trang bị vòng giảm chấn đàn hồi (P) ở cả hai đầu hành trình (khi piston đẩy ra hết và khi rút về hết). Tính năng này cực kỳ quan trọng để hấp thụ động năng của piston khi đạt đến cuối hành trình, giảm thiểu va đập, tiếng ồn và rung động. Việc giảm chấn hiệu quả không chỉ kéo dài tuổi thọ của xi lanh và các bộ phận liên quan mà còn bảo vệ các chi tiết máy khác trong hệ thống khỏi những tác động có hại của lực va đập, đảm bảo hoạt động êm ái và ổn định hơn.
  • Vật Liệu Chất Lượng Cao, Bền Bỉ: Festo luôn ưu tiên sử dụng vật liệu cao cấp để đảm bảo độ bền và tuổi thọ cho sản phẩm. Thân xi lanh thường được làm từ hợp kim nhôm anodized, mang lại khả năng chống ăn mòn và mài mòn vượt trội. Ty piston (piston rod) được chế tạo từ thép hợp kim hoặc thép không gỉ chất lượng cao, thường được tôi cứng và mạ crom để tăng cường độ cứng bề mặt, khả năng chống ăn mòn và giảm ma sát. Các phớt làm kín (seals) được làm từ các vật liệu như NBR (Cao su Nitrile Butadiene) hoặc PU (Polyurethane), đảm bảo độ kín khít tuyệt vời trong dải nhiệt độ và áp suất hoạt động rộng, đồng thời chịu được sự mài mòn trong hàng triệu chu kỳ hoạt động. Sự kết hợp của những vật liệu này giúp ESNU-25-25 hoạt động bền bỉ trong môi trường công nghiệp khắc nghiệt.
  • Dải Nhiệt Độ và Áp Suất Hoạt Động Rộng: Xi lanh ESNU-25-25 có khả năng hoạt động hiệu quả trong dải áp suất rộng, từ 2.5 bar đến 10 bar, cho phép nó tích hợp vào nhiều hệ thống khí nén khác nhau mà không cần điều chỉnh áp suất phức tạp. Đồng thời, khả năng vận hành trong môi trường có nhiệt độ từ -20°C đến +80°C (tùy thuộc vào loại phớt) làm cho nó trở thành lựa chọn linh hoạt cho cả các ứng dụng trong nhà lẫn ngoài trời, hoặc những nơi có điều kiện nhiệt độ biến đổi.
  • Khả Năng Gắn Cảm Biến Vị Trí: Mặc dù là xi lanh tác động đơn, ESNU-25-25 vẫn được thiết kế để tương thích với các loại cảm biến vị trí từ trường tiêu chuẩn của Festo (như SME/SMT-8F, SMPO-8E). Việc tích hợp cảm biến cho phép theo dõi chính xác vị trí của piston trong suốt hành trình, cung cấp tín hiệu phản hồi quan trọng cho hệ thống điều khiển PLC. Điều này nâng cao khả năng tự động hóa, cho phép xác định khi nào xi lanh đã đạt vị trí đẩy ra hoàn toàn hoặc rút về hoàn toàn, từ đó kích hoạt các hành động tiếp theo trong chu trình sản xuất một cách chính xác và đáng tin cậy.

Những tính năng này không chỉ làm cho Festo ESNU-25-25 Series trở thành một thành phần khí nén đáng tin cậy mà còn là một khoản đầu tư thông minh cho bất kỳ hệ thống tự động hóa nào đòi hỏi sự chính xác, hiệu quả và tuổi thọ dài. Với sự kết hợp của thiết kế nhỏ gọn, vật liệu bền bỉ, khả năng hoạt động ổn định và tính tương thích cao, ESNU-25-25 thực sự là một giải pháp toàn diện cho nhiều thách thức trong công nghiệp.

Thông Số Kỹ Thuật Chi Tiết Của Xi Lanh Festo ESNU-25-25 Series

Việc nắm vững các thông số kỹ thuật là điều kiện tiên quyết để lựa chọn và tích hợp xi lanh khí nén một cách hiệu quả vào hệ thống của bạn. Festo ESNU-25-25 Series được định danh bằng mã sản phẩm phản ánh đường kính piston và hành trình, cụ thể là 25mm đường kính và 25mm hành trình. Các thông số này cùng với các đặc điểm khác được Festo công bố rõ ràng, giúp người dùng dễ dàng đánh giá khả năng phù hợp của xi lanh cho ứng dụng của mình. Dưới đây là bảng tổng hợp và phân tích chi tiết các thông số kỹ thuật quan trọng của dòng xi lanh này, dựa trên datasheet của nhà sản xuất:

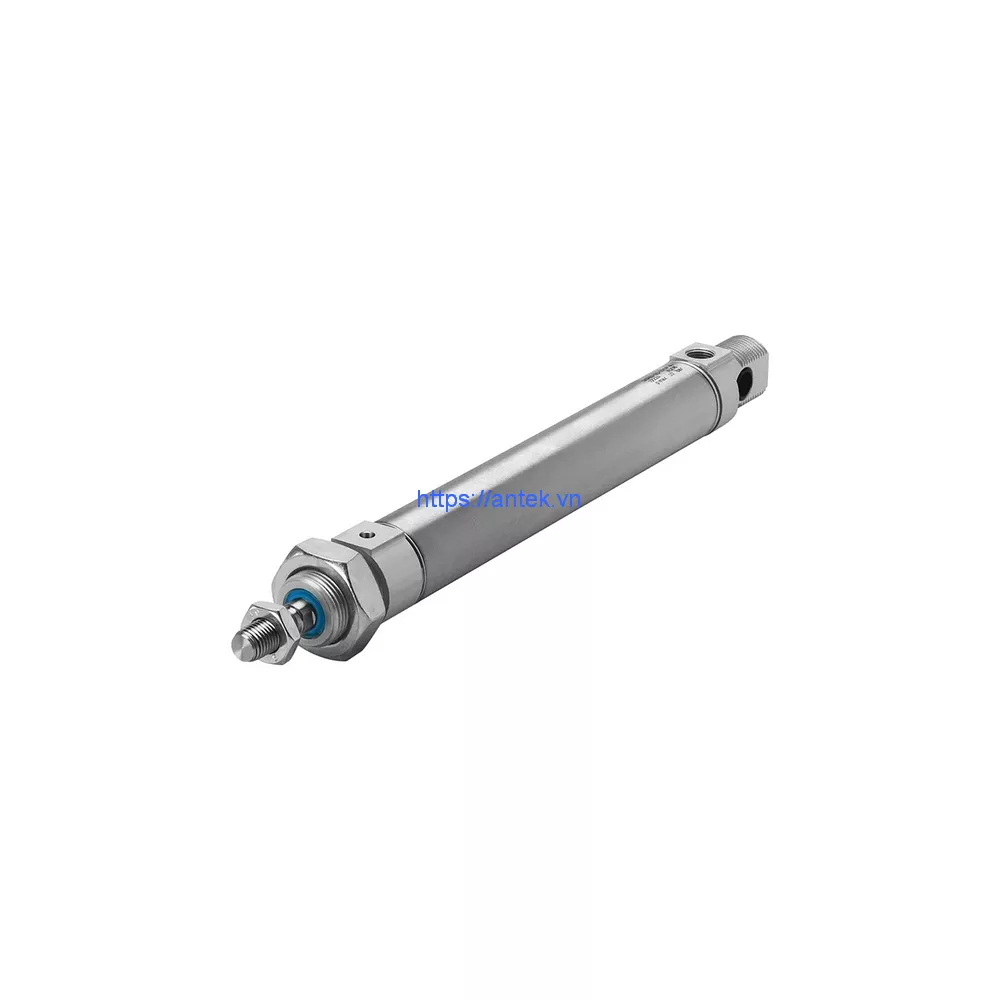

Hình ảnh xi lanh Festo ESNU-25-25 Series

Hình 1: Xi lanh khí nén Festo ESNU-25-25 Series với thiết kế nhỏ gọn và đa năng.

  • Đường Kính Piston (Bore Diameter): 25 mm. Đây là kích thước quan trọng nhất, quyết định lực đẩy tối đa mà xi lanh có thể tạo ra. Với đường kính 25mm, ESNU-25-25 thuộc nhóm xi lanh có kích thước trung bình nhỏ, phù hợp cho các tác vụ yêu cầu lực vừa phải và không gian lắp đặt hạn chế.
  • Hành Trình (Stroke Length): 25 mm. Đây là khoảng cách mà ty piston có thể di chuyển từ vị trí rút vào hoàn toàn đến vị trí đẩy ra hoàn toàn. Hành trình 25mm là một hành trình ngắn, phù hợp cho các ứng dụng kẹp, đẩy vật nhỏ, phân loại hoặc kích hoạt công tắc, nơi chỉ cần một chuyển động tuyến tính ngắn và chính xác.
  • Chức Năng: Tác động đơn, đẩy ra (Single-acting, pushing). Điều này xác định cơ chế hoạt động của xi lanh: khí nén đẩy piston ra, và một lò xo tích hợp sẽ đẩy piston trở lại vị trí ban đầu khi áp suất khí nén được giải phóng. Lực của lò xo cần được tính toán để đảm bảo nó đủ mạnh để trả piston về vị trí ban đầu, đồng thời không quá mạnh làm giảm hiệu quả lực đẩy của khí nén.
  • Kiểu Giảm Chấn: Giảm chấn đàn hồi ở cả hai đầu (P: elastic cushioning rings at both ends). Như đã đề cập, các vòng giảm chấn này giúp hấp thụ năng lượng va đập khi piston đạt đến cuối hành trình đẩy và cuối hành trình rút (do lò xo). Điều này làm giảm tiếng ồn, rung động và kéo dài tuổi thọ của xi lanh.
  • Vị Trí Gắn Cảm Biến: Có thể gắn cảm biến tiệm cận. Xi lanh được thiết kế với rãnh tích hợp hoặc vị trí cụ thể để lắp đặt cảm biến từ trường (như SME/SMT-8F, SMPO-8E của Festo) nhằm giám sát vị trí của piston trong suốt hành trình, tăng cường khả năng điều khiển tự động hóa.
  • Áp Suất Vận Hành: 2.5 bar đến 10 bar. Đây là dải áp suất khí nén mà xi lanh có thể hoạt động an toàn và hiệu quả. Việc tuân thủ dải áp suất này là rất quan trọng để đảm bảo hiệu suất tối ưu và tránh làm hỏng xi lanh. Áp suất hoạt động tối đa 10 bar cho thấy khả năng chịu tải tốt của xi lanh.
  • Nhiệt Độ Môi Trường: -20°C đến +80°C. Xi lanh có thể hoạt động trong một phạm vi nhiệt độ môi trường rộng, từ nhiệt độ thấp dưới 0 đến nhiệt độ cao, nhờ vào vật liệu phớt kín chịu nhiệt tốt (thường là NBR). Điều này cho phép ứng dụng trong nhiều môi trường công nghiệp khác nhau.
  • Lực Đẩy (Theoretical Force at 6 bar): Khoảng 295 N. Đây là lực lý thuyết mà xi lanh có thể tạo ra ở áp suất 6 bar. Lực thực tế sẽ thấp hơn một chút do ma sát và lực cản của lò xo. Với 295 N (tương đương khoảng 30 kg), xi lanh này đủ mạnh cho các tác vụ đẩy, kẹp hoặc định vị nhẹ đến trung bình.
  • Lực Lò Xo Đẩy Về: Để hiểu rõ hơn về tính năng tác động đơn, cần lưu ý đến lực lò xo đẩy về. Lực này thay đổi tùy thuộc vào vị trí của piston. Theo datasheet, lực lò xo ở hành trình 0 mm (vị trí rút vào) là khoảng 10 N, và ở hành trình 25 mm (vị trí đẩy ra) là khoảng 15 N. Điều này có nghĩa là lò xo sẽ tạo ra một lực cản nhẹ đối với lực đẩy của khí nén nhưng đủ mạnh để trả piston về vị trí ban đầu một cách đáng tin cậy.
  • Trọng Lượng (Weight): Khoảng 105 g. Với trọng lượng rất nhẹ, ESNU-25-25 góp phần giảm tải trọng cho các hệ thống di động hoặc cánh tay robot, nơi mỗi gram đều quan trọng. Trọng lượng nhẹ cũng giúp việc lắp đặt và di chuyển dễ dàng hơn.
  • Kiểu Kết Nối Khí Nén: M5. Đây là tiêu chuẩn ren nhỏ cho kết nối khí nén, phù hợp với kích thước nhỏ gọn của xi lanh. Việc sử dụng kết nối M5 yêu cầu các phụ kiện và ống dẫn khí nén có kích thước tương ứng.
  • Vật Liệu Cấu Thành:
    • Ty Piston: Thép hợp kim cao (High-alloy steel).
    • Thân Xi Lanh: Hợp kim nhôm rèn định hình (Wrought aluminium alloy) với lớp phủ anodized.
    • Nắp Trước/Sau: Hợp kim nhôm rèn định hình.
    • Phớt Kín: NBR (cao su Nitrile Butadiene) và TPE-U (Thermoplastic polyurethane). Sự kết hợp này đảm bảo khả năng làm kín tốt và chịu mài mòn cao.
  • Vị Trí Lắp Đặt: Bất kỳ vị trí nào. Xi lanh có thể được lắp đặt theo bất kỳ hướng nào mà không ảnh hưởng đến hiệu suất, mang lại sự linh hoạt tối đa cho thiết kế máy móc.

Bằng cách nắm rõ các thông số kỹ thuật này, bạn có thể tự tin lựa chọn Festo ESNU-25-25 Series cho các ứng dụng phù hợp, đảm bảo rằng xi lanh sẽ hoạt động hiệu quả, đáng tin cậy và đạt được tuổi thọ mong muốn trong hệ thống của mình. Đây là một bước quan trọng để tối ưu hóa hiệu suất và giảm thiểu rủi ro trong quá trình vận hành.

Cấu Trúc Bên Trong Của Xi Lanh Khí Nén Festo ESNU-25-25 Series

Để hiểu rõ hơn về cách xi lanh Festo ESNU-25-25 Series hoạt động và lý do tại sao nó lại là một lựa chọn đáng tin cậy, việc tìm hiểu cấu trúc bên trong là điều cần thiết. Mặc dù là một thiết bị có vẻ đơn giản, nhưng mỗi bộ phận bên trong xi lanh đều đóng vai trò quan trọng trong việc đảm bảo hiệu suất và tuổi thọ. Đặc biệt, với xi lanh tác động đơn, sự hiện diện của lò xo hồi vị là một điểm khác biệt then chốt.

Các Thành Phần Chính

Xi lanh ESNU-25-25, giống như hầu hết các xi lanh khí nén, bao gồm một số thành phần cơ bản được lắp ráp chính xác để tạo ra chuyển động tuyến tính. Tuy nhiên, đặc điểm tác động đơn của nó mang đến một số điểm khác biệt:

  1. Ty Piston (Piston Rod): Đây là bộ phận truyền lực ra bên ngoài để thực hiện công việc. Ty piston của ESNU-25-25 được chế tạo từ thép hợp kim cao cấp, được xử lý bề mặt để tăng độ cứng, chống mài mòn và ăn mòn. Bề mặt nhẵn bóng giúp giảm ma sát với phớt dẫn hướng, đảm bảo chuyển động mượt mà và kéo dài tuổi thọ phớt.
  2. Piston: Piston là bộ phận chuyển động bên trong thân xi lanh, nhận lực từ khí nén. Nó được gắn chặt vào ty piston và di chuyển qua lại trong lòng xi lanh. Piston thường được làm từ hợp kim nhôm nhẹ nhưng bền, và được trang bị các phớt kín (piston seals) để ngăn khí nén rò rỉ giữa piston và thành xi lanh.
  3. Phớt Làm Kín (Seals): Phớt đóng vai trò cực kỳ quan trọng trong việc duy trì áp suất khí nén bên trong xi lanh và ngăn chặn bụi bẩn xâm nhập. ESNU-25-25 sử dụng phớt chất lượng cao, thường là NBR và TPE-U, được thiết kế để chịu được áp suất, nhiệt độ và sự mài mòn trong hàng triệu chu kỳ. Có hai loại phớt chính:
    • Phớt Piston (Piston Seals): Gắn quanh chu vi của piston, đảm bảo kín khí giữa piston và thành xi lanh, ngăn khí nén thoát ra phía sau piston khi đẩy.
    • Phớt Ty Piston (Rod Seals / Scraper Seals): Gắn ở nắp trước của xi lanh, xung quanh ty piston. Chúng ngăn khí nén rò rỉ ra ngoài và quan trọng hơn, ngăn chặn bụi bẩn, hơi ẩm từ môi trường bên ngoài xâm nhập vào bên trong xi lanh, bảo vệ các bộ phận bên trong.
  4. Thân Xi Lanh (Cylinder Barrel / Tube): Là ống trụ rỗng nơi piston di chuyển. Thân xi lanh của ESNU-25-25 được làm từ hợp kim nhôm rèn định hình với bề mặt bên trong được gia công chính xác và anodized để giảm ma sát, chống ăn mòn và tăng độ bền. Bề mặt bên trong nhẵn mịn giúp phớt piston trượt nhẹ nhàng, giảm mài mòn và tối ưu hóa hiệu suất làm kín.
  5. Nắp Trước và Nắp Sau (End Caps): Hai nắp này được gắn cố định vào hai đầu của thân xi lanh, bịt kín các khoang làm việc và giữ các bộ phận bên trong.
    • Nắp Trước (Front End Cap): Có lỗ để ty piston đi qua và thường chứa phớt ty piston và bạc dẫn hướng (rod bushing) để đảm bảo ty piston chuyển động thẳng và ổn định.
    • Nắp Sau (Rear End Cap): Là nơi khí nén được cấp vào (đối với xi lanh tác động đơn, chỉ có một cổng khí). Nó cũng là điểm tựa cho lò xo hồi vị.
  6. Lò Xo Hồi Vị (Return Spring): Đây là đặc điểm nổi bật của xi lanh tác động đơn. Lò xo được đặt bên trong xi lanh, thường là giữa piston và nắp sau (đối với xi lanh đẩy ra). Khi khí nén được cấp vào và đẩy piston ra, lò xo bị nén lại. Khi áp suất khí nén được giải phóng, lực đàn hồi của lò xo sẽ đẩy piston trở về vị trí ban đầu. Lực lò xo được Festo tính toán kỹ lưỡng để đảm bảo khả năng hồi vị đáng tin cậy mà không cản trở quá mức lực đẩy của khí nén.
  7. Vòng Giảm Chấn Đàn Hồi (Elastic Cushioning Rings – P): Nằm ở cuối hành trình đẩy và cuối hành trình rút (do lò xo), các vòng này (thường làm bằng vật liệu đàn hồi như PU hoặc TPE-U) đóng vai trò như một bộ đệm, hấp thụ năng lượng dư thừa của piston khi nó đạt đến điểm dừng. Điều này giúp giảm tiếng ồn, rung động, và bảo vệ xi lanh khỏi những hư hại do va đập mạnh, kéo dài tuổi thọ của toàn bộ hệ thống.

Nguyên Lý Hoạt Động Cơ Bản

Quy trình hoạt động của Festo ESNU-25-25 khá đơn giản và trực quan:

  1. Hành Trình Đẩy (Mở rộng): Khi khí nén được cấp vào cổng khí ở nắp sau của xi lanh, áp suất khí nén sẽ tác dụng lên bề mặt của piston. Lực này thắng được lực đàn hồi của lò xo và bất kỳ tải trọng nào gắn vào ty piston, khiến ty piston di chuyển ra ngoài (đẩy ra).
  2. Hành Trình Rút Về (Thu lại): Khi nguồn cấp khí nén bị ngắt (thường bằng cách xả khí ra môi trường qua van), áp suất bên trong xi lanh giảm xuống. Lực đàn hồi của lò xo bị nén sẽ giải phóng năng lượng, đẩy piston và ty piston trở lại vị trí ban đầu (rút vào). Trong quá trình này, khí nén còn lại trong xi lanh sẽ thoát ra ngoài qua cổng khí.

Thiết kế tác động đơn với lò xo hồi vị của ESNU-25-25 làm cho nó trở thành một giải pháp hiệu quả về chi phí và năng lượng cho các ứng dụng chỉ cần chuyển động một chiều và lực đẩy, với khả năng hồi vị tự động mà không cần khí nén cho hành trình về. Sự đơn giản trong cấu trúc cũng góp phần vào độ bền và ít yêu cầu bảo trì hơn so với xi lanh tác động kép.

Ứng Dụng Lắp Đặt Thực Tế Của Xi Lanh Festo ESNU-25-25 Series

Nhờ thiết kế nhỏ gọn, hiệu quả và đáng tin cậy, xi lanh Festo ESNU-25-25 Series tìm thấy ứng dụng rộng rãi trong nhiều ngành công nghiệp và các tình huống khác nhau. Khả năng tác động đơn của nó đặc biệt phù hợp cho các tác vụ chỉ cần lực đẩy theo một hướng và có thể sử dụng lò xo để hồi vị, giúp đơn giản hóa hệ thống và tiết kiệm năng lượng. Dưới đây là một số lĩnh vực và ví dụ cụ thể về ứng dụng lắp đặt của xi lanh này:

1. Công Nghiệp Sản Xuất và Lắp Ráp

  • Kẹp Chi Tiết (Clamping): Đây là một trong những ứng dụng phổ biến nhất của xi lanh tác động đơn. ESNU-25-25 có thể được sử dụng để kẹp chặt các chi tiết gia công trên bàn máy, đồ gá hoặc trong các quy trình lắp ráp tự động. Khi khí nén được cấp vào, xi lanh đẩy ra để kẹp vật thể, và khi khí nén xả, lò xo sẽ trả ty piston về, nhả vật thể.
  • Đẩy/Đẩy ra Sản Phẩm (Ejection/Push-out): Trong dây chuyền sản xuất, xi lanh có thể được dùng để đẩy sản phẩm đã hoàn thành ra khỏi khuôn, băng tải hoặc vị trí lắp ráp. Ví dụ, trong máy ép nhựa, xi lanh ESNU-25-25 có thể đẩy sản phẩm ra khỏi khuôn sau khi đúc.
  • Định Vị và Phân Loại: Xi lanh được dùng để định vị chính xác các vật thể trên băng tải hoặc trong các trạm làm việc, đảm bảo chúng nằm đúng vị trí trước khi thực hiện công đoạn tiếp theo (ví dụ: gắn nhãn, đóng gói). Nó cũng có thể được dùng trong các hệ thống phân loại để đẩy sản phẩm vào các làn hoặc thùng khác nhau dựa trên kích thước, trọng lượng hoặc loại.
  • Đóng/Mở Cửa, Van hoặc Chốt Hãm Nhỏ: Trong các hệ thống tự động hóa nhỏ, xi lanh có thể điều khiển việc đóng mở các cửa bảo vệ, van khí hoặc chất lỏng nhỏ, hoặc các chốt hãm cơ khí để khóa/mở bộ phận nào đó.

2. Ngành Bao Bì và Đóng Gói

  • Đẩy Hộp/Sản Phẩm Vào Vị Trí: Xi lanh có thể đẩy các hộp carton, túi sản phẩm hoặc vật phẩm khác vào vị trí cần thiết trên băng tải, trong máy đóng gói, hoặc máy dán nhãn.
  • Phân Chia Dòng Sản Phẩm: Trong các hệ thống phân chia, xi lanh được dùng để tách hoặc định hướng các sản phẩm thành các luồng khác nhau.
  • Nén/Ép Nhẹ: Đối với các vật liệu mềm hoặc nhẹ, xi lanh có thể thực hiện chức năng nén hoặc ép nhẹ để chuẩn bị cho quá trình đóng gói.

3. Thiết Bị Y Tế và Phòng Thí Nghiệm

  • Vận Hành Cơ Cấu Nhỏ: Trong các thiết bị y tế tự động hoặc robot phòng thí nghiệm, ESNU-25-25 có thể điều khiển các cơ cấu kẹp mẫu, đẩy ống nghiệm hoặc kích hoạt các công tắc nhỏ.
  • Định Vị Dụng Cụ: Đối với các tác vụ yêu cầu định vị chính xác các dụng cụ hoặc cảm biến trong không gian hạn chế.

4. Tự Động Hóa Công Nghiệp Khác

  • Kích Hoạt Công Tắc/Nút Nhấn: Trong các bảng điều khiển hoặc dây chuyền tự động, xi lanh có thể được dùng để nhấn các nút, kích hoạt công tắc giới hạn hoặc các bộ phận điều khiển khác.
  • Hệ Thống Phanh/Khóa Cơ Khí: Đôi khi, nó được dùng để kích hoạt hoặc nhả một cơ cấu phanh hoặc khóa cơ khí nhỏ.
  • Robot và Cánh Tay Thao Tác: Do trọng lượng nhẹ và kích thước nhỏ, ESNU-25-25 lý tưởng cho việc tích hợp vào các robot cỡ nhỏ hoặc cánh tay thao tác để thực hiện các tác vụ nhẹ như gắp và đặt (pick and place) các vật phẩm nhỏ.

Điểm mạnh của Festo ESNU-25-25 Series trong các ứng dụng này nằm ở sự kết hợp của hiệu quả chi phí (do chỉ sử dụng khí nén một chiều), độ tin cậy cao, tuổi thọ dài và khả năng lắp đặt linh hoạt. Nó là giải pháp lý tưởng khi bạn cần một chuyển động đẩy thẳng đơn giản, nhanh chóng và lặp lại, đặc biệt trong các môi trường có không gian hạn chế hoặc yêu cầu tiết kiệm năng lượng. Việc lựa chọn phương pháp lắp đặt phù hợp (bằng kẹp, giá đỡ, hoặc mặt bích) cũng đóng vai trò quan trọng để đảm bảo xi lanh hoạt động ổn định và chính xác trong từng ứng dụng cụ thể.

Các Lưu Ý và Yêu Cầu Lắp Đặt Xi Lanh Festo ESNU-25-25 Series

Để đảm bảo xi lanh Festo ESNU-25-25 Series hoạt động tối ưu, bền bỉ và an toàn trong suốt tuổi thọ thiết kế, việc tuân thủ các lưu ý và yêu cầu lắp đặt kỹ thuật là vô cùng quan trọng. Một quy trình lắp đặt không đúng cách có thể dẫn đến giảm hiệu suất, tăng mài mòn, hỏng hóc sớm và thậm chí là mất an toàn lao động. Dưới đây là những hướng dẫn chi tiết mà bạn cần lưu ý:

1. Chuẩn Bị Trước Khi Lắp Đặt

  • Kiểm Tra Sản Phẩm: Trước khi lắp đặt, hãy kiểm tra kỹ xi lanh và các phụ kiện đi kèm để đảm bảo không có hư hỏng trong quá trình vận chuyển. Xác minh rằng mã sản phẩm ESNU-25-25 và các thông số kỹ thuật (đường kính, hành trình) đúng với yêu cầu ứng dụng của bạn.
  • Đọc Kỹ Hướng Dẫn: Luôn tham khảo tài liệu hướng dẫn lắp đặt và vận hành đi kèm sản phẩm từ Festo, hoặc tải xuống datasheet đã được cung cấp tại Festo ESNU-25-25 Datasheet. Các tài liệu này chứa thông tin cụ thể và chi tiết nhất về sản phẩm.
  • An Toàn Lao Động: Đảm bảo tuân thủ tất cả các quy tắc an toàn lao động hiện hành. Ngắt nguồn khí nén và điện (nếu có) khỏi hệ thống trước khi bắt đầu công việc lắp đặt hoặc bảo trì.

2. Yêu Cầu Về Khí Nén

  • Chất Lượng Khí Nén: Đây là yếu tố sống còn đối với tuổi thọ của bất kỳ xi lanh khí nén nào. Khí nén cung cấp cho ESNU-25-25 phải sạch, khô và không chứa tạp chất. Festo thường khuyến nghị chất lượng khí nén theo tiêu chuẩn ISO 8573-1:2010 [7:4:4] hoặc tốt hơn. Điều này có nghĩa là khí nén phải được lọc bỏ hạt rắn, dầu và hơi nước.
    • Lọc Bụi Bẩn: Sử dụng bộ lọc khí (Air Filter) để loại bỏ các hạt rắn (bụi, gỉ sét) có kích thước lớn hơn 5 micron.
    • Tách Nước: Sử dụng bộ tách nước (Water Separator) hoặc máy sấy khí (Air Dryer) để loại bỏ hơi nước ngưng tụ, tránh hiện tượng ăn mòn và đóng băng trong hệ thống.
    • Loại Bỏ Dầu: Sử dụng bộ lọc tinh (Coalescing Filter) để loại bỏ dầu và các hạt siêu nhỏ nếu hệ thống khí nén có sử dụng dầu bôi trơn máy nén, hoặc nếu ứng dụng không cho phép dầu.
  • Áp Suất Vận Hành: Đảm bảo áp suất khí nén cấp vào nằm trong dải hoạt động cho phép của xi lanh (2.5 bar đến 10 bar). Sử dụng bộ điều áp (Pressure Regulator) để duy trì áp suất ổn định và phù hợp với tải trọng của ứng dụng. Vận hành ngoài dải áp suất có thể gây hư hỏng hoặc giảm hiệu suất.
  • Bôi Trơn (Nếu Cần): ESNU-25-25 có thể hoạt động không cần bôi trơn (khí không dầu), nhưng nếu hệ thống của bạn đã có bộ bôi trơn khí nén trung tâm (Lubricator), hãy đảm bảo sử dụng dầu bôi trơn phù hợp (ví dụ: dầu HLP Class ISO VG 32). Tuy nhiên, một khi đã bôi trơn, không nên ngừng bôi trơn vì phớt đã thích nghi với môi trường có dầu.

3. Lắp Đặt Cơ Khí

  • Phương Pháp Gắn Kết: Xi lanh Festo ESNU-25-25 có thể được lắp đặt bằng nhiều phụ kiện gắn kết khác nhau như kẹp giữ (mounting clamp), giá đỡ chân (foot mount), hoặc mặt bích (flange mount). Lựa chọn phương pháp gắn kết phải phù hợp với thiết kế máy và tải trọng của ứng dụng. Đảm bảo tất cả các bu lông, ốc vít được siết chặt với mô-men xoắn khuyến nghị để tránh rung động và lỏng lẻo trong quá trình vận hành.
  • Độ Thẳng Hàng và Song Song: Đảm bảo rằng xi lanh được gắn thẳng hàng một cách chính xác với tải trọng mà nó sẽ di chuyển. Bất kỳ sự lệch trục nào cũng có thể gây ra lực ngang không mong muốn lên ty piston và phớt, dẫn đến mài mòn nhanh chóng, rò rỉ khí và giảm tuổi thọ của xi lanh. Nếu tải trọng không thể di chuyển thẳng hàng hoàn hảo, hãy sử dụng các khớp nối mềm (flexible couplings) hoặc bản lề (pivot mounts) để bù trừ.
  • Tránh Tải Trọng Bên (Side Loads): Xi lanh khí nén được thiết kế để chịu tải trọng theo trục dọc của ty piston (lực đẩy hoặc kéo). Việc tác dụng lực ngang hoặc lực uốn lên ty piston (side loads) sẽ làm hỏng bạc dẫn hướng và phớt ty piston một cách nhanh chóng. Nếu tải trọng không thể tránh khỏi việc tạo ra lực bên, hãy sử dụng các thanh dẫn hướng bên ngoài (external guides) hoặc bàn trượt tuyến tính để hỗ trợ tải trọng và chỉ để xi lanh cung cấp lực đẩy.
  • Bảo Vệ Ty Piston: Trong môi trường có bụi bẩn, hóa chất hoặc nhiệt độ cao, hãy xem xét việc sử dụng ống bọc bảo vệ (bellows) hoặc các thiết bị bảo vệ khác để che chắn ty piston khỏi các tác nhân gây hại, kéo dài tuổi thọ của phớt và bề mặt ty.

4. Kết Nối Khí Nén

  • Cổng Kết Nối: ESNU-25-25 sử dụng cổng kết nối M5. Đảm bảo sử dụng các phụ kiện và ống dẫn khí nén có kích thước phù hợp (ví dụ: ống phi 4mm hoặc phi 6mm với đầu nối M5) để tránh rò rỉ và đảm bảo lưu lượng khí đủ.
  • Van Điều Khiển: Sử dụng van điều khiển (ví dụ: van 3/2 chiều) để cấp và xả khí nén đến xi lanh. Đối với xi lanh tác động đơn, chỉ cần một van 3/2 là đủ. Đảm bảo van được lắp đặt gần xi lanh nhất có thể để giảm thiểu độ trễ.
  • Kiểm Tra Rò Rỉ: Sau khi lắp đặt và kết nối, hãy kiểm tra kỹ tất cả các mối nối khí nén bằng dung dịch xà phòng hoặc thiết bị phát hiện rò rỉ để đảm bảo không có rò rỉ khí. Rò rỉ khí không chỉ làm giảm hiệu suất mà còn lãng phí năng lượng.

5. Tích Hợp Cảm Biến

  • Lắp Đặt Cảm Biến Từ: Nếu cần giám sát vị trí của piston, hãy lắp đặt các cảm biến từ tính tương thích (như SME/SMT-8F, SMPO-8E của Festo) vào rãnh cảm biến trên thân xi lanh. Đảm bảo cảm biến được cố định chắc chắn và dây dẫn được bảo vệ. Điều chỉnh vị trí cảm biến để phát hiện chính xác các điểm cuối hành trình mong muốn.

6. Vận Hành Ban Đầu và Bảo Trì

  • Chạy Thử: Sau khi lắp đặt, hãy vận hành xi lanh một vài chu kỳ ở áp suất thấp để kiểm tra hoạt động trơn tru trước khi áp dụng tải trọng đầy đủ.
  • Bảo Trì Định Kỳ: Mặc dù xi lanh Festo ESNU-25-25 yêu cầu bảo trì tối thiểu, việc kiểm tra định kỳ các phớt, ty piston và các mối nối khí nén vẫn được khuyến nghị. Thay thế các bộ phận bị mòn khi cần thiết để duy trì hiệu suất.

Bằng cách tuân thủ nghiêm ngặt các hướng dẫn và yêu cầu lắp đặt này, bạn sẽ đảm bảo rằng xi lanh Festo ESNU-25-25 Series của mình sẽ hoạt động với hiệu suất cao nhất, độ tin cậy tối đa và tuổi thọ kéo dài, mang lại giá trị bền vững cho hệ thống tự động hóa của bạn.

Các Phụ Kiện Hỗ Trợ Cho Xi Lanh Festo ESNU-25-25 Series

Để xi lanh Festo ESNU-25-25 Series có thể hoạt động một cách hiệu quả, chính xác và bền bỉ trong mọi ứng dụng, việc sử dụng các phụ kiện đi kèm là điều không thể thiếu. Festo cung cấp một hệ sinh thái đầy đủ các phụ kiện được thiết kế tối ưu để tương thích hoàn hảo với các dòng xi lanh của mình, đảm bảo tính đồng bộ và hiệu suất cao nhất cho toàn bộ hệ thống khí nén. Các phụ kiện này không chỉ hỗ trợ việc lắp đặt mà còn nâng cao khả năng điều khiển, giám sát và bảo vệ xi lanh. Dưới đây là những nhóm phụ kiện quan trọng thường được sử dụng cùng với ESNU-25-25 Series:

1. Phụ Kiện Gắn Kết (Mounting Accessories)

Các phụ kiện này cho phép bạn gắn xi lanh một cách an toàn và chắc chắn vào khung máy hoặc thiết bị. Lựa chọn phụ kiện gắn kết phù hợp là rất quan trọng để đảm bảo độ ổn định và giảm thiểu rung động.

  • Kẹp Gắn Xi Lanh Tròn (Mounting Clamp): Đây là loại phụ kiện phổ biến nhất cho xi lanh thân tròn như ESNU-25-25. Kẹp giữ xi lanh bằng cách ôm chặt lấy thân xi lanh, cho phép lắp đặt nhanh chóng và linh hoạt. Có nhiều loại kẹp với vật liệu và thiết kế khác nhau (ví dụ: Festo HZ-25) để phù hợp với môi trường và yêu cầu tải trọng.
  • Giá Đỡ Chân (Foot Mounting): Cung cấp một đế vững chắc để gắn xi lanh trên bề mặt phẳng. Giá đỡ chân thường được sử dụng khi cần sự ổn định cao và phân bổ lực đều trên bề mặt lắp đặt. Với ESNU-25-25, các giá đỡ chân như FBN-25 hoặc FNA-25 (cho các phiên bản có vòng bi) có thể được sử dụng.
  • Mặt Bích Gắn Trước/Sau (Flange Mounting): Cho phép gắn xi lanh trực tiếp lên một mặt phẳng vuông góc với trục chuyển động của ty piston. Mặt bích trước (Front Flange) và mặt bích sau (Rear Flange) cung cấp điểm tựa vững chắc và chính xác, phù hợp cho các ứng dụng yêu cầu độ chính xác cao. Ví dụ, Festo FNC-25 (mặt bích trước) hoặc FNC-25-L (mặt bích sau) thường được dùng.
  • Giá Đỡ Bản Lề (Swivel Mount / Pivot Mount): Cho phép xi lanh xoay một góc nhất định quanh điểm gắn, lý tưởng cho các ứng dụng nơi xi lanh không thể duy trì độ thẳng hàng hoàn hảo với tải trọng, hoặc khi tải trọng di chuyển theo cung tròn. Ví dụ, Festo SG-M10 (kết nối với ty piston) hoặc các loại bản lề thân như FSM-25.

2. Phụ Kiện Kết Nối Ty Piston (Rod End Accessories)

Các phụ kiện này được gắn vào đầu ty piston để kết nối xi lanh với tải trọng hoặc bộ phận máy khác.

  • Khớp Nối Ty Piston (Rod End Eye / Fork Joint): Dùng để kết nối ty piston với tải trọng một cách linh hoạt, bù trừ một số sai lệch nhỏ về độ thẳng hàng. Các loại khớp nối phổ biến bao gồm mắt khớp (Eye type – SGE-M10) hoặc khớp nối chữ Y (Fork type – SG-M10, tùy thuộc vào ren của ty piston – ESNU-25-25 thường có ren ngoài M10x1.25).
  • Khớp Nối Đa Năng (Self-Aligning Coupler): Được sử dụng để loại bỏ hoàn toàn các lực ngang và momen xoắn lên ty piston, đảm bảo xi lanh chỉ chịu tải trọng dọc trục. Điều này kéo dài đáng kể tuổi thọ của xi lanh và phớt. Festo cung cấp các khớp nối đa năng như FEN hoặc FK.

3. Cảm Biến Vị Trí (Position Sensors)

Mặc dù là xi lanh tác động đơn, khả năng giám sát vị trí vẫn rất quan trọng trong các hệ thống tự động hóa. ESNU-25-25 được thiết kế để tương thích với các cảm biến từ tính:

  • Cảm Biến Từ (Magnetic Proximity Sensors): Festo cung cấp nhiều loại cảm biến từ trường (reed switches hoặc solid-state sensors) có thể được gắn vào rãnh trên thân xi lanh.
    • SME-8F (Reed switch): Cảm biến từ đơn giản, bền bỉ, thích hợp cho môi trường công nghiệp.
    • SMT-8F (Solid-state electronic sensor): Cảm biến điện tử, có độ chính xác cao hơn, tốc độ chuyển mạch nhanh hơn và tuổi thọ dài hơn do không có bộ phận chuyển động.
    • SMPO-8E: Một dòng cảm biến điện tử khác, có thể có các tính năng bổ sung tùy thuộc vào model cụ thể.

4. Đơn Vị Xử Lý Khí (Air Preparation Units)

Mặc dù không trực tiếp gắn vào xi lanh, các đơn vị xử lý khí là cực kỳ quan trọng để đảm bảo chất lượng khí nén, từ đó bảo vệ và tối ưu hóa hiệu suất của ESNU-25-25. Chúng
