Bản hướng dẫn đầy đủ về ứng dụng khả năng tích hợp cảm biến Xi lanh Festo DSBC-80-50 Series

Posted by author-avatar
0
Table of Contents

Mạnh Mẽ, Đa Năng, Tin Cậy: Khám Phá Xi Lanh Khí Nén Festo DSBC-80-50 Series – Nâng Tầm Hiệu Suất Tự Động Hóa

Trong kỷ nguyên tự động hóa công nghiệp hiện đại, nơi mà tốc độ, độ chính xác và độ bền là những yếu tố then chốt quyết định hiệu quả sản xuất, xi lanh khí nén đóng vai trò không thể thiếu. Chúng là những “cơ bắp” mạnh mẽ, biến năng lượng khí nén thành chuyển động tuyến tính, thực hiện vô số nhiệm vụ từ đẩy, kéo, kẹp, nâng đến định vị các chi tiết trong dây chuyền sản xuất. Giữa vô vàn các lựa chọn trên thị trường, thương hiệu Festo nổi lên như một biểu tượng của sự đổi mới, chất lượng vượt trội và độ tin cậy tuyệt đối trong lĩnh vực khí nén và tự động hóa.

Festo, với hơn nửa thế kỷ kinh nghiệm, đã không ngừng nghiên cứu và phát triển để mang đến những giải pháp công nghệ tiên tiến nhất, đáp ứng mọi yêu cầu khắt khe của các ngành công nghiệp. Một trong những sản phẩm tiêu biểu, được tin dùng rộng rãi trên toàn cầu nhờ sự kết hợp hài hòa giữa hiệu suất cao, độ bền bỉ và tính linh hoạt ưu việt, chính là dòng xi lanh khí nén Festo DSBC Series. Trong bài viết chuyên sâu này, chúng ta sẽ cùng nhau đi sâu vào khám phá một thành viên đặc biệt của dòng sản phẩm này: Xi lanh Festo DSBC-80-50 Series – một giải pháp được thiết kế để mang lại hiệu suất tối ưu và độ tin cậy không ngừng nghỉ cho mọi ứng dụng công nghiệp.

Xi lanh Festo DSBC-80-50 Series không chỉ đơn thuần là một bộ phận cơ khí; nó là kết quả của sự kết hợp tinh xảo giữa kỹ thuật chính xác, vật liệu cao cấp và công nghệ đệm khí tự điều chỉnh tiên tiến. Được thiết kế tuân thủ nghiêm ngặt các tiêu chuẩn ISO 15552, sản phẩm này đảm bảo tính tương thích cao và khả năng tích hợp dễ dàng vào các hệ thống hiện có, đồng thời mang lại hiệu suất vượt trội trong nhiều điều kiện vận hành khác nhau. Với đường kính piston 80mm và hành trình 50mm, DSBC-80-50 Series cung cấp lực đẩy và lực kéo lý tưởng cho các tác vụ yêu cầu sức mạnh ổn định và chuyển động chính xác trong không gian hạn chế. Đây là một lựa chọn lý tưởng cho các nhà máy, xưởng sản xuất đang tìm kiếm một giải pháp khí nén bền vững, hiệu quả và đáng tin cậy. Để tìm hiểu thêm về sản phẩm, bạn có thể tham khảo tại: Festo DSBC-80-50 Series.

Những Tính Năng Vượt Trội Của Xi Lanh Festo DSBC-80-50 Series

Xi lanh Festo DSBC-80-50 Series được thiết kế với một loạt các tính năng độc đáo, giúp nó nổi bật trên thị trường và trở thành lựa chọn hàng đầu cho nhiều ứng dụng công nghiệp. Sự kết hợp của công nghệ tiên tiến và vật liệu chất lượng cao đã tạo nên một sản phẩm không chỉ hiệu quả mà còn bền bỉ theo thời gian.

Đầu tiên và quan trọng nhất, DSBC-80-50 Series tuân thủ đầy đủ các tiêu chuẩn quốc tế ISO 15552 (trước đây là ISO 6431). Điều này có nghĩa là xi lanh có các kích thước lắp đặt tiêu chuẩn, cho phép nó dễ dàng thay thế hoặc tích hợp vào các hệ thống hiện có mà không cần điều chỉnh phức tạp. Tính tương thích cao này giúp tiết kiệm thời gian và chi phí cho quá trình thiết kế, lắp đặt và bảo trì, đặc biệt là trong các môi trường sản xuất đa dạng về thiết bị.

Một trong những điểm nhấn kỹ thuật nổi bật của dòng DSBC là hệ thống đệm khí tự điều chỉnh (PVA – Pneumatic Cushioning, Self-adjusting). Không giống như các xi lanh truyền thống yêu cầu người dùng phải điều chỉnh thủ công các vít giảm chấn, công nghệ PVA của Festo tự động tối ưu hóa quá trình giảm tốc của piston khi nó tiếp cận cuối hành trình. Điều này mang lại nhiều lợi ích đáng kể: giảm thiểu rung động và tiếng ồn, kéo dài tuổi thọ của xi lanh và các bộ phận cơ khí liên quan, đồng thời đảm bảo chuyển động mượt mà và an toàn hơn cho toàn bộ hệ thống. Sự tự động hóa trong điều chỉnh đệm cũng loại bỏ lỗi của con người và đảm bảo hiệu suất ổn định ngay cả khi tải trọng hoặc tốc độ thay đổi.

Khả năng gắn cảm biến linh hoạt là một tính năng khác làm tăng giá trị của DSBC-80-50 Series. Xi lanh được trang bị các rãnh chữ T (T-slot) và chữ C (C-slot) tích hợp trên thân xi lanh, cho phép gắn các loại cảm biến vị trí từ của Festo (như SMT/SME series) một cách dễ dàng và an toàn. Việc này giúp theo dõi chính xác vị trí của piston trong suốt hành trình, cung cấp dữ liệu quan trọng cho hệ thống điều khiển tự động hóa. Khả năng giám sát vị trí không chỉ nâng cao độ chính xác của quy trình mà còn tăng cường an toàn vận hành, cho phép phát hiện sớm các sự cố và tối ưu hóa chu kỳ làm việc.

Về độ bền, Festo DSBC-80-50 Series được chế tạo từ các vật liệu cao cấp có khả năng chống ăn mòn và mài mòn vượt trội. Ống xi lanh thường được làm từ hợp kim nhôm anode hóa hoặc thép không gỉ, trong khi thanh piston được làm từ thép cường độ cao với lớp mạ crom cứng hoặc thép không gỉ, giúp chống lại tác động của môi trường làm việc khắc nghiệt và hóa chất. Các phớt làm kín được chọn lọc kỹ lưỡng để đảm bảo độ kín khít tuyệt đối và tuổi thọ lâu dài, ngay cả trong điều kiện áp suất và nhiệt độ thay đổi. Thiết kế chắc chắn này đảm bảo xi lanh có thể hoạt động ổn định và bền bỉ trong nhiều năm, giảm thiểu nhu cầu bảo trì và thay thế.

Phạm vi nhiệt độ hoạt động rộng cũng là một ưu điểm lớn của DSBC-80-50 Series. Với khả năng hoạt động hiệu quả trong dải nhiệt độ từ -20°C đến +80°C (tùy thuộc vào phiên bản vật liệu phớt), xi lanh này có thể được triển khai trong nhiều môi trường khác nhau, từ kho lạnh đến các khu vực có nhiệt độ cao trong quy trình sản xuất. Điều này mang lại sự linh hoạt đáng kể cho các nhà thiết kế hệ thống.

Cuối cùng, DSBC-80-50 Series còn có nhiều biến thể để phù hợp với các nhu cầu cụ thể. Ngoài phiên bản tác động kép tiêu chuẩn (DSBC-80-50-PPVA-N3), còn có các phiên bản với thanh piston hai mặt (double-ended piston rod), các loại vật liệu đặc biệt cho môi trường ăn mòn hoặc nhiệt độ cao, và các tùy chọn gắn cảm biến nâng cao. Sự đa dạng này cho phép người dùng lựa chọn chính xác xi lanh phù hợp nhất với yêu cầu ứng dụng của mình, tối ưu hóa hiệu suất và chi phí đầu tư.

Tổng hợp lại, những tính năng nổi bật của Festo DSBC-80-50 Series, từ việc tuân thủ ISO, hệ thống đệm PVA tự điều chỉnh, khả năng tích hợp cảm biến, vật liệu bền bỉ, đến phạm vi nhiệt độ rộng và các biến thể đa dạng, tất cả đều góp phần tạo nên một giải pháp xi lanh khí nén hoàn hảo cho các ứng dụng công nghiệp hiện đại, nơi mà độ tin cậy, hiệu suất và hiệu quả kinh tế là yếu tố sống còn.

Thông Số Kỹ Thuật Chi Tiết: Nền Tảng Sức Mạnh Của DSBC-80-50 Series

Để hiểu rõ hơn về khả năng và hiệu suất của xi lanh Festo DSBC-80-50 Series, việc nắm vững các thông số kỹ thuật chi tiết là điều vô cùng cần thiết. Những con số này không chỉ mô tả khả năng vận hành của xi lanh mà còn là cơ sở để các kỹ sư thiết kế hệ thống lựa chọn và tích hợp sản phẩm một cách chính xác nhất vào ứng dụng của họ.

Đường kính piston (Bore): Với đường kính 80mm, DSBC-80-50 Series thuộc phân khúc xi lanh trung bình về kích thước, cung cấp một lực đẩy đáng kể. Đường kính piston càng lớn, lực mà xi lanh có thể tạo ra càng cao ở cùng một mức áp suất khí nén.

Hành trình (Stroke): Hành trình tiêu chuẩn của phiên bản này là 50mm. Đây là quãng đường mà thanh piston có thể di chuyển từ vị trí cuối cùng này đến vị trí cuối cùng kia. Hành trình 50mm phù hợp cho các ứng dụng yêu cầu chuyển động ngắn, chính xác như đẩy, kẹp, hoặc nâng các vật thể trong một phạm vi hẹp. Festo cung cấp nhiều hành trình khác nhau cho dòng DSBC, nhưng 50mm là một lựa chọn phổ biến cho các tác vụ cụ thể.

Áp suất hoạt động (Operating Pressure): Xi lanh Festo DSBC-80-50 Series có dải áp suất hoạt động rộng, thường từ 0.6 bar đến 12 bar (tùy thuộc vào phiên bản và cấu hình cụ thể). Điều này cho phép xi lanh hoạt động ổn định trong nhiều hệ thống khí nén khác nhau, từ các ứng dụng áp suất thấp đến các hệ thống yêu cầu lực mạnh. Việc tuân thủ dải áp suất này là cực kỳ quan trọng để đảm bảo an toàn và tuổi thọ của xi lanh.

Nhiệt độ hoạt động (Operating Temperature): Khả năng chịu nhiệt của DSBC-80-50 Series rất linh hoạt, điển hình là từ -20°C đến +80°C. Dải nhiệt độ rộng này cho phép xi lanh hoạt động tin cậy trong các môi trường công nghiệp đa dạng, từ kho lạnh đến các khu vực có nhiệt độ tương đối cao, mà không ảnh hưởng đến hiệu suất và độ bền của phớt làm kín.

Phương tiện hoạt động (Operating Medium): Xi lanh này được thiết kế để hoạt động với khí nén đã lọc theo tiêu chuẩn ISO 8573-1:2010 [7:4:4]. Điều này có nghĩa là khí nén cần phải được làm khô (điểm sương không cao hơn +3°C), lọc sạch các hạt rắn (tối đa 5 µm) và có hàm lượng dầu thấp (tối đa 5 mg/m³). Việc đảm bảo chất lượng khí nén là yếu tố then chốt để duy trì hiệu suất, giảm mài mòn và kéo dài tuổi thọ của xi lanh.

Lực đẩy/Lực kéo lý thuyết (Theoretical Force): Dựa trên đường kính piston 80mm, lực lý thuyết của xi lanh này có thể được tính toán. Ví dụ, ở áp suất 6 bar:

  • Lực đẩy (khi khí vào khoang piston sau): Khoảng 3016 N (Newton).
  • Lực kéo (khi khí vào khoang piston trước): Khoảng 2884 N (Newton) – do diện tích tác dụng lực bị giảm bởi thanh piston.

Những giá trị này là lực lý thuyết, trong thực tế, lực hữu ích sẽ thấp hơn một chút do ma sát và các yếu tố khác.

Khối lượng (Weight): Khối lượng của xi lanh Festo DSBC-80-50 Series tương đối nhẹ, giúp giảm tải trọng tổng thể cho hệ thống và dễ dàng hơn trong việc lắp đặt. Khối lượng cơ bản cho phiên bản 80-50 là khoảng 1.2 kg (chưa bao gồm phụ kiện).

Dung tích không khí (Air Consumption): Lượng khí tiêu thụ cho mỗi chu kỳ làm việc là một thông số quan trọng để đánh giá hiệu quả năng lượng của xi lanh. Với đường kính 80mm và hành trình 50mm, dung tích khí tương đối thấp, góp phần vào việc tiết kiệm năng lượng trong quá trình vận hành.

Kiểu đệm (Cushioning): Điểm đặc biệt của DSBC-80-50 Series là hệ thống đệm khí tự điều chỉnh (Pneumatic Cushioning, Self-adjusting – PPV/PVA). Hệ thống này tự động hấp thụ năng lượng động học của piston khi nó đến cuối hành trình, giảm thiểu va đập, tiếng ồn và rung động. Điều này không chỉ bảo vệ xi lanh và các bộ phận máy móc khác mà còn kéo dài tuổi thọ của toàn bộ hệ thống.

Vật liệu chế tạo (Materials):

  • Thân xi lanh (Barrel/Tube): Hợp kim nhôm anode hóa hoặc thép không gỉ (tùy biến thể), chống ăn mòn và bền bỉ.
  • Thanh piston (Piston Rod): Thép hợp kim có độ bền cao, mạ crom cứng hoặc thép không gỉ, chống mài mòn và ăn mòn.
  • Piston: Hợp kim nhôm.
  • Nắp trước/sau (End Caps): Hợp kim nhôm đúc.
  • Phớt (Seals): NBR (Nitril Butadiene Rubber) tiêu chuẩn, hoặc FKM/PU (Fluorocarbon Rubber/Polyurethane) cho các ứng dụng đặc biệt (nhiệt độ cao/hóa chất).

Những vật liệu này được lựa chọn cẩn thận để đảm bảo độ bền, tuổi thọ và khả năng hoạt động ổn định trong các môi trường công nghiệp đa dạng.

Thông tin về cảm biến và phụ kiện tương thích: Xi lanh DSBC-80-50 Series được thiết kế để tương thích với các loại cảm biến vị trí từ Festo (ví dụ: SMT-8M, SMT-10M, SME-8M, SME-10M) thông qua các rãnh chữ T và chữ C tích hợp. Các phụ kiện lắp đặt như gá chân, gá mặt bích, gá bản lề, và các khớp nối đầu cần cũng được Festo cung cấp đầy đủ, đảm bảo tính tương thích và dễ dàng lắp đặt. Để có cái nhìn chi tiết hơn về các thông số và biến thể, bạn có thể tải xuống Datasheet chi tiết tại đây.

Nắm vững những thông số kỹ thuật này là chìa khóa để khai thác tối đa tiềm năng của xi lanh Festo DSBC-80-50 Series, đảm bảo nó hoạt động hiệu quả, an toàn và bền bỉ trong mọi ứng dụng.

Khám Phá Cấu Trúc Bên Trong: Bí Mật Đằng Sau Hiệu Suất Vượt Trội

Đằng sau vẻ ngoài chắc chắn và thiết kế tuân thủ tiêu chuẩn ISO của xi lanh Festo DSBC-80-50 Series là một cấu trúc nội bộ được thiết kế tỉ mỉ, kết hợp các thành phần chất lượng cao và công nghệ tiên tiến để đảm bảo hiệu suất hoạt động tối ưu và độ bền bỉ đáng kinh ngạc. Việc hiểu rõ cấu trúc bên trong không chỉ giúp chúng ta đánh giá cao kỹ thuật chế tạo mà còn hỗ trợ trong việc bảo trì và xử lý sự cố.

Các Thành Phần Chính

Mỗi xi lanh khí nén, bao gồm cả DSBC-80-50 Series, là sự tổng hòa của nhiều bộ phận hoạt động hài hòa với nhau:

1. Ống Xi Lanh (Cylinder Barrel/Tube): Đây là bộ phận hình trụ rỗng, là nơi piston di chuyển qua lại. Đối với DSBC-80-50 Series, ống xi lanh thường được làm từ hợp kim nhôm đùn định hình, sau đó được anode hóa cứng bên trong và bên ngoài. Lớp anode hóa không chỉ tăng cường khả năng chống ăn mòn mà còn tạo ra một bề mặt nhẵn mịn, có hệ số ma sát thấp, giúp piston di chuyển mượt mà và giảm mài mòn phớt. Độ chính xác của đường kính trong ống xi lanh là cực kỳ quan trọng để đảm bảo độ kín khí và hiệu suất hoạt động.

2. Piston: Là bộ phận di chuyển bên trong ống xi lanh, chịu tác động trực tiếp của áp suất khí nén. Piston của DSBC-80-50 Series thường được làm từ hợp kim nhôm, nhẹ và bền. Trên piston có các rãnh để lắp phớt piston, thường là loại phớt đàn hồi hình chữ O hoặc phớt môi, được làm từ vật liệu như NBR hoặc PU để đảm bảo độ kín khí hoàn hảo giữa piston và thành ống xi lanh. Điều đặc biệt là piston của dòng DSBC tích hợp một nam châm vòng, cho phép các cảm biến từ gắn bên ngoài thân xi lanh có thể phát hiện vị trí của nó.

3. Thanh Piston (Piston Rod): Là bộ phận truyền chuyển động từ piston ra bên ngoài xi lanh. Thanh piston của DSBC-80-50 Series được chế tạo từ thép hợp kim có độ bền kéo cao, sau đó được mạ crom cứng hoặc làm từ thép không gỉ (đối với các phiên bản đặc biệt). Lớp mạ crom cứng giúp bề mặt thanh piston chống mài mòn, chống ăn mòn và có độ cứng cao, đảm bảo tuổi thọ và độ chính xác của chuyển động. Thanh piston được gắn chặt vào piston ở một đầu và có ren ở đầu còn lại để kết nối với các phụ kiện hoặc cơ cấu tải.

4. Nắp Trước và Nắp Sau (End Caps/Covers): Là hai bộ phận đóng kín hai đầu của ống xi lanh. Nắp trước có lỗ để thanh piston đi qua và thường chứa bạc dẫn hướng (rod bushing) và phớt thanh piston (rod seal) để ngăn khí nén rò rỉ ra ngoài và giữ cho thanh piston di chuyển ổn định. Nắp sau là nơi khí nén đi vào để đẩy piston trở lại. Cả hai nắp thường được làm từ hợp kim nhôm đúc, được gia công chính xác và gắn chặt vào ống xi lanh bằng các thanh giằng (tie rods) hoặc ren. Các nắp này cũng tích hợp các cổng khí nén và các vít điều chỉnh đệm khí (đối với các phiên bản không có PVA).

5. Phớt (Seals): Xi lanh có nhiều loại phớt khác nhau để đảm bảo độ kín khí:

  • Phớt Piston (Piston Seals): Ngăn khí nén đi qua giữa piston và ống xi lanh.
  • Phớt Thanh Piston (Rod Seals): Ngăn khí nén rò rỉ ra ngoài dọc theo thanh piston.
  • Phớt Tĩnh (Static Seals): Dùng để làm kín giữa ống xi lanh và các nắp.

Các phớt này thường được làm từ vật liệu đàn hồi như NBR (Nitril Butadiene Rubber) cho các ứng dụng tiêu chuẩn, hoặc FKM (Viton) cho môi trường nhiệt độ cao hoặc hóa chất. Chất lượng và vật liệu của phớt đóng vai trò quyết định đến hiệu suất và tuổi thọ của xi lanh.

6. Hệ Thống Đệm Khí Tự Điều Chỉnh (PVA Cushioning System): Đây là một trong những tính năng tiên tiến nhất của dòng DSBC. Thay vì sử dụng vít điều chỉnh thủ công, hệ thống PVA của Festo sử dụng một thiết kế đặc biệt ở cuối mỗi hành trình. Khi piston tiến gần đến nắp cuối, một piston đệm nhỏ sẽ đi vào một buồng đệm được thiết kế đặc biệt. Khí nén trong buồng này bị nén lại và thoát ra ngoài qua các lỗ thoát khí được tối ưu hóa về hình dạng và kích thước. Quá trình này tạo ra một lực cản tự động điều chỉnh, làm giảm tốc độ của piston một cách mượt mà và hiệu quả nhất, bất kể tải trọng hay tốc độ ban đầu. Điều này loại bỏ nhu cầu điều chỉnh thủ công, giảm tiếng ồn, rung động và tăng tuổi thọ cho xi lanh.

Cơ Chế Hoạt Động

Xi lanh Festo DSBC-80-50 Series hoạt động theo nguyên lý tác động kép (double-acting cylinder), nghĩa là khí nén được cung cấp luân phiên vào hai khoang của xi lanh để đẩy piston di chuyển theo cả hai hướng (ra và vào).

1. Hành Trình Đẩy Ra: Khí nén được đưa vào cổng phía sau (cổng đẩy) của xi lanh. Áp suất khí nén tác động lên bề mặt phía sau của piston, tạo ra một lực đẩy piston và thanh piston ra ngoài. Khí nén ở khoang phía trước (khoang thanh piston) được xả ra ngoài qua cổng phía trước (cổng xả) của xi lanh.

2. Hành Trình Kéo Vào: Khi muốn kéo thanh piston vào, khí nén được đưa vào cổng phía trước (cổng kéo) của xi lanh. Áp suất khí nén tác động lên bề mặt phía trước của piston (diện tích này nhỏ hơn do bị thanh piston chiếm chỗ), tạo ra lực kéo thanh piston vào. Khí nén ở khoang phía sau được xả ra ngoài qua cổng phía sau.

3. Hoạt Động Của Hệ Thống Đệm PVA: Khi piston di chuyển gần đến cuối hành trình (cả khi đẩy ra và kéo vào), piston đệm tích hợp sẽ đi vào buồng đệm. Khí nén bị mắc kẹt trong buồng này sẽ bị nén lại. Hệ thống PVA được thiết kế thông minh với các lỗ thoát khí có tiết diện thay đổi, cho phép khí thoát ra một cách có kiểm soát, tạo ra lực cản dần dần và tự động điều chỉnh để giảm tốc độ của piston một cách êm ái. Điều này giúp ngăn chặn sự va đập mạnh của piston vào nắp cuối, giảm rung chấn, tiếng ồn và bảo vệ cấu trúc xi lanh cũng như cơ cấu máy móc liên quan.

Sự kết hợp giữa thiết kế tác động kép truyền thống và công nghệ đệm khí tự điều chỉnh PVA đã biến Festo DSBC-80-50 Series thành một giải pháp khí nén mạnh mẽ, chính xác và đáng tin cậy, tối ưu hóa hiệu suất và tuổi thọ trong mọi ứng dụng.

Ứng Dụng Lắp Đặt Đa Dạng Của Xi Lanh Festo DSBC-80-50 Series

Xi lanh Festo DSBC-80-50 Series với thiết kế tuân thủ tiêu chuẩn ISO 15552 và các tính năng vượt trội đã tạo nên một sản phẩm có tính linh hoạt cao, cho phép nó được ứng dụng rộng rãi trong nhiều ngành công nghiệp và các phương pháp lắp đặt khác nhau. Sự đa dạng này không chỉ tối ưu hóa hiệu suất mà còn mang lại giải pháp toàn diện cho các hệ thống tự động hóa.

Phương Pháp Lắp Đặt Phổ Biến

Nhờ tuân thủ ISO 15552, DSBC-80-50 Series có thể dễ dàng được lắp đặt bằng nhiều phụ kiện tiêu chuẩn khác nhau, bao gồm:

  • Gắn chân (Foot Mounting – MP1/MP2): Đây là phương pháp lắp đặt phổ biến nhất, sử dụng các gá chân (foot brackets) được gắn vào thân xi lanh. Xi lanh được đỡ bởi các chân này và bắt vít vào bề mặt phẳng của máy. Phương pháp này cung cấp sự ổn định cao và dễ dàng điều chỉnh vị trí.
  • Gắn mặt bích (Flange Mounting – MS1/MS2): Bao gồm việc sử dụng các mặt bích (flange brackets) được gắn vào nắp trước (MS1) hoặc nắp sau (MS2) của xi lanh. Gắn mặt bích cung cấp một kết nối rất chắc chắn và cứng vững, lý tưởng cho các ứng dụng yêu cầu độ chính xác cao và không gian lắp đặt giới hạn theo chiều ngang.
  • Gắn bản lề (Swivel Mounting/Trunnion Mounting – MT4/MT5): Sử dụng các gá bản lề (trunnion supports) hoặc khớp nối trung tâm (trunnion mounting) cho phép xi lanh xoay quanh một trục cố định. Phương pháp này thích hợp cho các ứng dụng mà xi lanh cần tạo ra chuyển động quay hoặc thay đổi góc độ trong quá trình hoạt động, ví dụ như cơ cấu kẹp xoay hoặc các cơ cấu nghiêng.
  • Gắn thanh ren (Rod End Mounting): Mặc dù không phải là phương pháp gắn xi lanh trực tiếp, việc sử dụng các khớp nối đầu cần (rod end clevises, eye ends, knuckle joints) ở đầu thanh piston là phổ biến. Các phụ kiện này cho phép xi lanh kết nối linh hoạt với tải trọng, cho phép truyền lực tuyến tính một cách hiệu quả ngay cả khi có một chút lệch tâm.

Sự linh hoạt trong các tùy chọn lắp đặt này đảm bảo rằng DSBC-80-50 Series có thể được tích hợp một cách hiệu quả vào hầu hết mọi thiết kế máy móc hoặc hệ thống.

Ví Dụ Về Các Ngành Công Nghiệp Tiêu Biểu

Với sự bền bỉ, chính xác và tính năng đệm tự điều chỉnh PVA, xi lanh Festo DSBC-80-50 Series tìm thấy vị trí của mình trong rất nhiều ngành công nghiệp:

  • Sản xuất Ô tô: Trong các dây chuyền lắp ráp ô tô, xi lanh DSBC-80-50 được sử dụng rộng rãi cho các nhiệm vụ như kẹp chi tiết, đẩy vật liệu, vận hành cửa jig, hoặc các cơ cấu định vị trong các trạm hàn, lắp ráp thân xe. Khả năng chịu tải trọng và chu kỳ hoạt động cao là yếu tố then chốt.
  • Ngành Đóng gói: Từ việc đẩy sản phẩm vào bao bì, đóng mở cửa máy, đến định vị chai lọ hay hộp, xi lanh DSBC-80-50 cung cấp lực đẩy và hành trình cần thiết một cách nhanh chóng và chính xác. Hệ thống đệm PVA giúp giảm rung chấn, bảo vệ sản phẩm nhạy cảm.
  • Chế biến Thực phẩm và Đồ uống: Mặc dù môi trường này thường yêu cầu vật liệu đặc biệt (ví dụ thép không gỉ), các phiên bản của DSBC Series với vật liệu chống ăn mòn và phớt chuyên dụng có thể được sử dụng để vận hành các van, cửa chuyển hướng, hoặc cơ cấu nâng hạ trong các nhà máy chế biến, nơi cần tuân thủ các tiêu chuẩn vệ sinh nghiêm ngặt.
  • Ngành Dược phẩm và Y tế: Tương tự như ngành thực phẩm, ngành dược phẩm đòi hỏi độ chính xác cao và môi trường sạch. Xi lanh DSBC-80-50 có thể được tích hợp vào máy móc đóng gói thuốc, thiết bị phòng thí nghiệm hoặc các thiết bị y tế tự động hóa, nơi cần chuyển động êm ái và đáng tin cậy.
  • Tự động hóa Công nghiệp và Rô bốt: Trong các dây chuyền lắp ráp tự động, máy móc gia công, hoặc các cánh tay robot công nghiệp, xi lanh DSBC-80-50 được dùng để thực hiện các chuyển động đẩy, kéo, kẹp phôi, hoặc kích hoạt các cơ cấu khóa. Khả năng tích hợp cảm biến vị trí giúp nó trở thành một phần không thể thiếu của hệ thống điều khiển PLC phức tạp.
  • Ngành Gỗ và Nội thất: Trong các máy cưa, máy phay CNC, hoặc dây chuyền lắp ráp nội thất, xi lanh khí nén thường được dùng để kẹp gỗ, đẩy các tấm vật liệu qua các trạm gia công, hoặc vận hành các cơ cấu chuyển hướng. Sức mạnh và độ bền của DSBC-80-50 là rất phù hợp.
  • Ngành Dệt may: Xi lanh DSBC có thể được sử dụng trong các máy dệt, máy cắt vải tự động, hoặc các cơ cấu căng chỉ, nơi cần chuyển động nhanh và lực giữ ổn định để đảm bảo chất lượng sản phẩm.
  • Logistics và Vận chuyển: Trong các hệ thống băng tải, phân loại hàng hóa, hoặc các thiết bị nâng hạ, xi lanh DSBC-80-50 có thể được dùng để đẩy, dừng, hoặc chuyển hướng các gói hàng, kiện hàng một cách tự động và hiệu quả.

Với khả năng thích ứng cao và hiệu suất đáng tin cậy, xi lanh Festo DSBC-80-50 Series là một thành phần không thể thiếu trong nhiều hệ thống tự động hóa, góp phần nâng cao năng suất và hiệu quả trong sản xuất công nghiệp.

Những Lưu Ý Quan Trọng Khi Lắp Đặt Và Vận Hành Xi Lanh DSBC-80-50 Series

Để đảm bảo xi lanh Festo DSBC-80-50 Series hoạt động bền bỉ, hiệu quả và an toàn trong suốt vòng đời của nó, việc tuân thủ các nguyên tắc lắp đặt và vận hành đúng cách là vô cùng quan trọng. Một quy trình chuẩn bị kỹ lưỡng, lắp đặt chính xác và bảo trì định kỳ sẽ tối ưu hóa hiệu suất và kéo dài tuổi thọ của thiết bị.

Chuẩn Bị Trước Lắp Đặt

Trước khi tiến hành lắp đặt xi lanh DSBC-80-50 Series, cần thực hiện các bước kiểm tra và chuẩn bị sau:

  1. Kiểm tra Môi trường Hoạt động: Đánh giá kỹ môi trường mà xi lanh sẽ làm việc. Bao gồm nhiệt độ (đảm bảo nằm trong dải -20°C đến +80°C của xi lanh), độ ẩm, sự hiện diện của bụi bẩn, hóa chất ăn mòn, hoặc rung động mạnh. Nếu môi trường khắc nghiệt, cần xem xét các phiên bản xi lanh chuyên dụng hoặc các biện pháp bảo vệ bổ sung.
  2. Đảm bảo Nguồn Khí Nén Sạch, Khô và Ổn định: Đây là yếu tố sống còn đối với tuổi thọ của mọi hệ thống khí nén. Khí nén phải được lọc sạch (đạt tiêu chuẩn ISO 8573-1:2010 [7:4:4] hoặc tốt hơn), khô ráo (tránh nước ngưng tụ) và có áp suất ổn định. Sử dụng bộ lọc, điều áp và bôi trơn (FRL unit) chất lượng cao là bắt buộc, ngay cả khi xi lanh DSBC thường hoạt động không cần bôi trơn bổ sung (Festo khuyên không bôi trơn sau khi lắp đặt nếu đã bôi trơn vĩnh viễn từ nhà máy, nhưng chất lượng khí nén vẫn phải đảm bảo).
  3. Kiểm tra Áp suất Định mức: Đảm bảo rằng áp suất hệ thống khí nén nằm trong dải áp suất hoạt động cho phép của xi lanh (0.6 bar đến 12 bar). Vận hành ngoài dải này có thể gây hỏng hóc hoặc giảm tuổi thọ.
  4. Kiểm tra Tải trọng và Lực Bên: Tính toán tải trọng mà xi lanh phải chịu và đảm bảo nó không vượt quá khả năng chịu lực của xi lanh. Đặc biệt chú ý đến việc tránh hoặc giảm thiểu tối đa lực bên (side load) tác động lên thanh piston. Lực bên là nguyên nhân hàng đầu gây mòn bạc dẫn hướng, hỏng phớt và cong thanh piston, dẫn đến hỏng hóc sớm. Sử dụng các cơ cấu dẫn hướng bên ngoài (ví dụ: thanh dẫn hướng, slide) nếu tải trọng có khả năng gây lực bên.
  5. Chuẩn Bị Phụ Kiện: Đảm bảo tất cả các phụ kiện lắp đặt (gá chân, mặt bích, khớp nối…) là hàng chính hãng Festo và phù hợp với kích thước và loại xi lanh DSBC-80-50.

Quy Trình Lắp Đặt

Việc lắp đặt đúng kỹ thuật là bước quan trọng để đảm bảo hiệu suất và tuổi thọ:

  1. Căn chỉnh Chính xác: Khi lắp đặt xi lanh và kết nối nó với tải trọng, điều quan trọng nhất là phải đảm bảo sự căn chỉnh hoàn hảo. Thanh piston và tải trọng phải thẳng hàng nhất có thể. Bất kỳ sự lệch trục nào cũng sẽ tạo ra lực bên, gây mài mòn không đều và hỏng hóc. Sử dụng các khớp nối linh hoạt (ví dụ: khớp nối cầu) ở đầu thanh piston có thể giúp bù đắp một chút sai lệch, nhưng không thể thay thế cho việc căn chỉnh ban đầu.
  2. Sử dụng Phụ kiện Chính hãng: Luôn sử dụng các phụ kiện lắp đặt và kết nối được khuyến nghị bởi Festo. Các phụ kiện này được thiết kế để tương thích hoàn hảo và đảm bảo độ bền cơ học cần thiết.
  3. Siết chặt Bu lông đúng Mô-men xoắn: Khi gắn xi lanh vào máy hoặc lắp các phụ kiện, hãy siết chặt bu lông theo mô-men xoắn được khuyến nghị trong tài liệu kỹ thuật. Việc siết quá chặt hoặc quá lỏng đều có thể gây hại.
  4. Kết nối Ống Khí Nén: Đảm bảo các ống khí nén được kết nối chắc chắn, không rò rỉ và có đủ đường kính để cung cấp lưu lượng khí cần thiết cho tốc độ vận hành mong muốn. Sử dụng keo làm kín ren (thread sealant) nếu cần để tránh rò rỉ.
  5. Kiểm tra Chức năng Đệm Khí: Mặc dù DSBC có đệm khí tự điều chỉnh (PVA), sau khi lắp đặt, hãy chạy thử xi lanh ở tốc độ thấp và quan sát chuyển động cuối hành trình. Đảm bảo piston dừng lại một cách êm ái, không có va đập mạnh hoặc rung động quá mức. Điều này xác nhận rằng hệ thống đệm đang hoạt động chính xác.

Bảo Trì Và Vận Hành

Chế độ bảo trì định kỳ và vận hành đúng cách sẽ tối đa hóa tuổi thọ của xi lanh:

  1. Kiểm tra Định kỳ: Thường xuyên kiểm tra xi lanh và các phụ kiện. Tìm kiếm các dấu hiệu rò rỉ khí (có thể nghe thấy tiếng rít hoặc dùng nước xà phòng), mài mòn của thanh piston (có thể có vết xước hoặc đổi màu), hư hỏng của phớt, hoặc các bu lông bị lỏng. Kiểm tra độ thẳng hàng của thanh piston và tải trọng định kỳ.
  2. Chất lượng Khí Nén: Theo dõi chất lượng khí nén liên tục. Kiểm tra bộ lọc và thay thế lõi lọc định kỳ. Đảm bảo bộ tách nước hoạt động hiệu quả. Khí nén bẩn hoặc ẩm ướt là kẻ thù số một của xi lanh khí nén.
  3. Tránh Vượt quá Giới hạn: Không vận hành xi lanh vượt quá các giới hạn về áp suất, nhiệt độ, tốc độ hoặc tải trọng đã được quy định. Việc làm này sẽ làm giảm đáng kể tuổi thọ của xi lanh và có thể gây hỏng hóc đột ngột.
  4. Kiểm tra và Thay thế Phụ tùng Hao mòn: Các phớt làm kín là bộ phận hao mòn theo thời gian. Nếu phát hiện rò rỉ hoặc hiệu suất giảm sút, hãy kiểm tra phớt và thay thế bằng bộ sửa chữa chính hãng của Festo. Việc này thường đơn giản và tiết kiệm hơn nhiều so với việc thay thế cả xi lanh.
  5. Bảo vệ Thanh Piston: Trong các môi trường bụi bẩn hoặc có hạt mài mòn, cân nhắc sử dụng vỏ bọc bảo vệ thanh piston (bellows) để ngăn chặn bụi bẩn và mảnh vụn xâm nhập vào phớt, giúp kéo dài tuổi thọ của phớt và bạc dẫn hướng.

Bằng cách tuân thủ những lưu ý và yêu cầu này, người dùng có thể đảm bảo rằng xi lanh Festo DSBC-80-50 Series của mình sẽ hoạt động với hiệu suất cao nhất, độ tin cậy tối đa và tuổi thọ bền vững, góp phần vào sự thành công của toàn bộ hệ thống tự động hóa.

Các Phụ Kiện Quan Trọng Dành Cho Xi Lanh Festo DSBC-80-50 Series

Hiệu suất và tính linh hoạt của xi lanh Festo DSBC-80-50 Series không chỉ đến từ bản thân xi lanh mà còn được nâng cao đáng kể nhờ hệ sinh thái phụ kiện đa dạng và chất lượng cao của Festo. Việc lựa chọn và sử dụng đúng các phụ kiện không chỉ giúp xi lanh hoạt động hiệu quả hơn mà còn tối ưu hóa quá trình lắp đặt, vận hành và bảo trì. Các phụ kiện này được thiết kế để tương thích hoàn hảo với dòng DSBC, đảm bảo tính đồng bộ và độ tin cậy cho toàn bộ hệ thống khí nén.

Phụ Kiện Lắp Đặt

Các phụ kiện lắp đặt là yếu tố then chốt giúp cố định xi lanh vào máy móc và kết nối với tải trọng. Chúng phải đảm bảo độ vững chắc và khả năng chịu lực phù hợp với ứng dụng:

  • Gá lắp chân (Foot Brackets – MP1/MP2): Phụ kiện phổ biến nhất, cho phép xi lanh được gắn lên bề mặt phẳng. Chúng thường được làm từ thép mạ kẽm hoặc thép không gỉ, cung cấp sự ổn định và dễ dàng điều chỉnh.
  • Gá lắp mặt bích (Flange Brackets – MS1/MS2): Được sử dụng để gắn xi lanh vào một mặt phẳng vuông góc với trục xi lanh. Gá mặt bích phía trước (MS1) hoặc phía sau (MS2) cung cấp kết nối cực kỳ chắc chắn, lý tưởng cho các ứng dụng có tải trọng lớn hoặc yêu cầu độ cứng vững cao.
  • Gá lắp bản lề (Swivel Mounts/Trunnion Supports – MT4/MT5): Cho phép xi lanh xoay quanh một trục cố định. Phù hợp cho các ứng dụng mà xi lanh tạo ra chuyển động quay hoặc cần thay đổi góc hoạt động. Các khớp nối bản lề và giá đỡ bản lề phải đủ mạnh để chịu được lực tác động.
  • Khớp nối đầu cần (Rod End Clevises, Eye Ends, Knuckle Joints): Những phụ kiện này được gắn vào đầu thanh piston để kết nối xi lanh với tải trọng. Chúng giúp truyền lực hiệu quả và có thể bù đắp một mức độ lệch trục nhỏ, giảm lực bên tác động lên thanh piston. Các loại phổ biến bao gồm khớp chữ U (clevis), khớp mắt (eye end), khớp nối cầu (spherical rod eye).

Cảm Biến Vị Trí

Cảm biến vị trí là một phần không thể thiếu trong các hệ thống tự động hóa hiện đại, cho phép PLC hoặc bộ điều khiển khác theo dõi chính xác vị trí của piston trong hành trình:

  • Cảm biến từ Festo (ví dụ: SMT-8M, SMT-10M, SME-8M, SME-10M): Xi lanh DSBC-80-50 Series được tích hợp nam châm trong piston và có các rãnh chữ T (T-slot) hoặc chữ C (C-slot) trên thân xi lanh. Các cảm biến này được gắn vào rãnh và phát hiện từ trường của nam châm piston khi nó di chuyển qua. Điều này cho phép xác định chính xác các điểm cuối hành trình hoặc các vị trí trung gian.
  • Chức năng và Lợi ích: Cảm biến vị trí giúp tăng cường độ chính xác của quy trình, cho phép điều khiển chu kỳ làm việc, đếm sản phẩm, hoặc kích hoạt các hành động tiếp theo trong dây chuyền tự động. Chúng cũng đóng vai trò quan trọng trong việc đảm bảo an toàn bằng cách xác nhận vị trí an toàn của xi lanh trước khi một hoạt động khác được thực hiện.

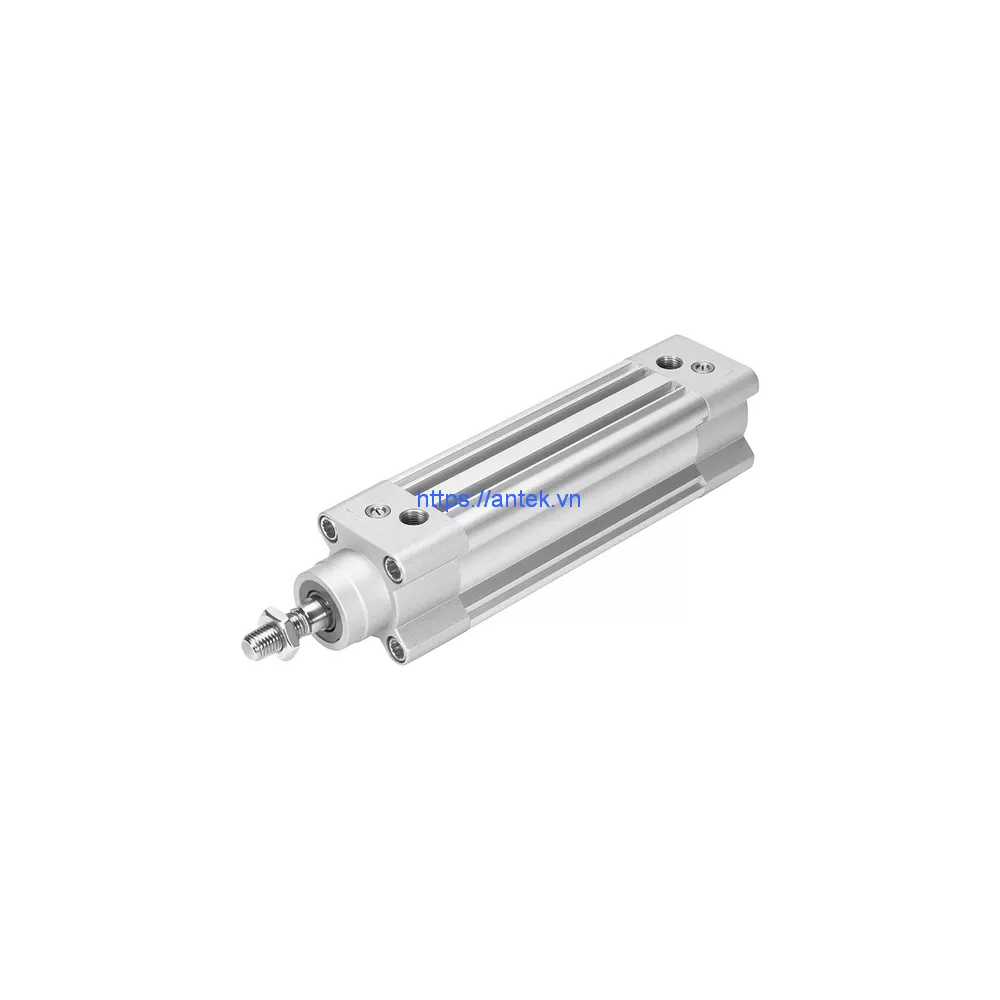

Xi lanh khí nén Festo DSBC-80-50 Series với thiết kế hiện đại, tuân thủ ISO 15552.

Điều Khiển Khí Nén

Để xi lanh hoạt động, nó cần được điều khiển bởi các thiết bị khí nén phù hợp:

  • Van điện từ (Solenoid Valves): Đây là bộ não điều khiển hướng đi của khí nén vào xi lanh. Festo cung cấp nhiều loại van điện từ (ví dụ: VUVG, VTUG, VABM) với cấu hình 5/2 (5 cổng, 2 vị trí) hoặc 5/3 (5 cổng, 3 vị trí) phù hợp cho xi lanh tác động kép. Việc lựa chọn van phù hợp (kích thư
