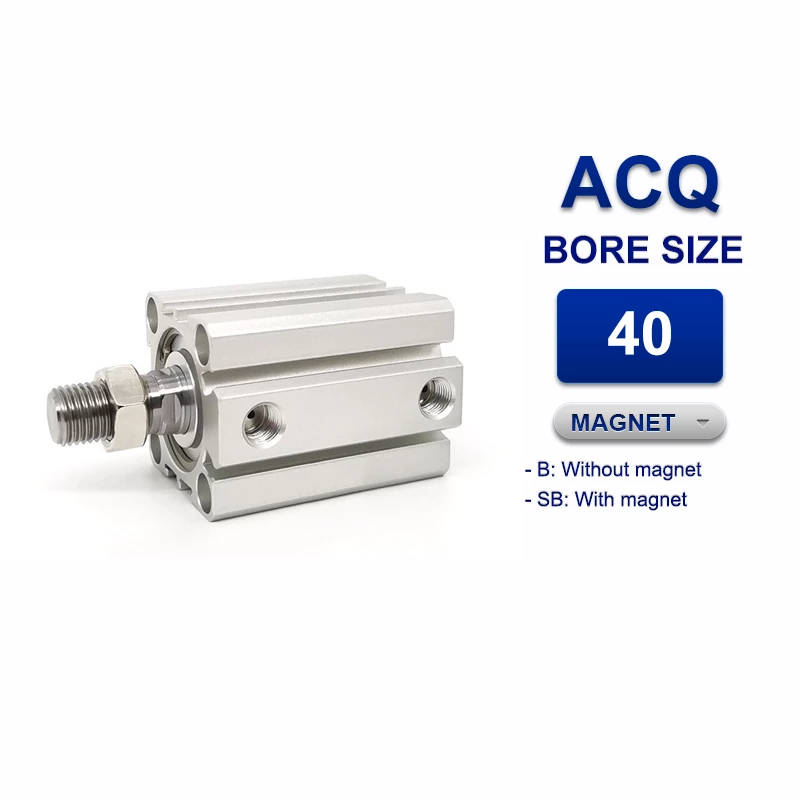

Cấu trúc xi lanh khí nén Airtac ACQ Series

Điểm đặc biệt quan trọng là dòng ACQ tuân thủ các tiêu chuẩn nghiêm ngặt của Tiêu chuẩn Công nghiệp Nhật Bản (JIS). Việc tuân thủ tiêu chuẩn JIS không chỉ đảm bảo chất lượng sản xuất ổn định, kích thước lắp đặt đồng nhất cho phép khả năng thay thế dễ dàng giữa các nhà sản xuất khác nhau tuân thủ cùng tiêu chuẩn, mà còn là minh chứng cho độ tin cậy và hiệu suất hoạt động đã được kiểm định. Đối với khách hàng, điều này mang lại sự an tâm về chất lượng sản phẩm, khả năng tích hợp linh hoạt vào các hệ thống có sẵn và đảm bảo hiệu suất bền vững trong suốt vòng đời hoạt động.

Sự kết hợp giữa cấu trúc nhỏ gọn và việc tuân thủ tiêu chuẩn JIS chính là nền tảng tạo nên danh tiếng của xi lanh ACQ về sự đáng tin cậy và khả năng hoạt động hiệu quả trong không gian hạn chế. Đây không chỉ là một sản phẩm nhỏ gọn về kích thước, mà còn là một giải pháp tối ưu hóa không gian mà không phải hy sinh hiệu suất hay độ bền.

Cấu Trúc Chi Tiết và Vật Liệu Cấu Thành Tạo Nên Sức Mạnh Của Xi Lanh ACQ

Để hiểu rõ vì sao xi lanh ACQ lại nhỏ gọn và bền bỉ đến vậy, chúng ta cần đi sâu vào cấu trúc và vật liệu cấu thành từng bộ phận chính của nó. Mỗi chi tiết, từ phương pháp lắp ráp đến vật liệu chế tạo và xử lý bề mặt, đều đóng góp vào hiệu suất tổng thể và tuổi thọ của xi lanh.

Cấu Trúc Lắp Ráp Thông Minh: Chìa Khóa Của Sự Nhỏ Gọn và Tiện Lợi

Xi lanh ACQ áp dụng hai cấu trúc lắp ráp đặc trưng góp phần lớn vào thiết kế nhỏ gọn và tính tiện dụng:

• Cấu trúc Kẹp C (C clip structure): Đây là một trong những yếu tố khác biệt chính của xi lanh nhỏ gọn so với xi lanh tiêu chuẩn. Thay vì sử dụng ty rút dài xuyên qua thân xi lanh để cố định nắp trước và nắp sau, xi lanh ACQ sử dụng các kẹp C được gắn chặt vào rãnh trên thân xi lanh và các nắp. Cấu trúc này loại bỏ hoàn toàn chiều dài thừa của ty rút, giúp giảm đáng kể chiều dài tổng thể của xi lanh. Ưu điểm rõ ràng là khả năng lắp đặt trong không gian hẹp. Hơn nữa, cấu trúc kẹp C còn giúp việc lắp ráp và tháo rời xi lanh trở nên nhanh chóng và dễ dàng hơn khi cần bảo trì hoặc thay thế. Tuy nhiên, để đảm bảo xi lanh hoạt động ổn định và không bị rò rỉ khí nén, việc lắp đặt kẹp C cần được thực hiện cẩn thận, đảm bảo kẹp được đặt đúng vị trí và ăn khớp hoàn toàn vào rãnh của thân xi lanh và nắp.

• Cấu trúc tán đinh (Riveted structure): Cấu trúc tán đinh được áp dụng để nối pít-tông và thanh truyền động. Thay vì sử dụng ren hoặc các phương pháp cố định phức tạp khác có thể cần không gian hoặc vật liệu dày hơn, việc tán đinh tạo ra một kết nối cơ khí chắc chắn, vĩnh cửu và cực kỳ nhỏ gọn ngay tại điểm nối. Điều này giúp giảm chiều dài tổng thể của cụm pít-tông và thanh truyền động, từ đó góp phần làm cho xi lanh nhỏ gọn hơn. Độ tin cậy của kết nối tán đinh đã được chứng minh trong nhiều ứng dụng công nghiệp, đảm bảo pít-tông và thanh truyền động hoạt động như một khối thống nhất dưới tác dụng của lực khí nén, ngay cả trong các chu kỳ làm việc nhanh và liên tục.

Hai cấu trúc lắp ráp này cùng nhau tạo nên nền tảng cho thiết kế nhỏ gọn của xi lanh ACQ, đồng thời vẫn đảm bảo sự chắc chắn và đáng tin cậy cần thiết cho hoạt động công nghiệp. Tính dễ dàng trong việc lắp ráp và tháo rời (đối với kẹp C) cũng là một lợi ích thiết thực cho công tác bảo trì.

Thân Xi Lanh: Nền Tảng Vững Chắc và Khả Năng Chống Mài Mòn Ưu Việt

Thân xi lanh là bộ phận chịu áp lực chính và là bề mặt trượt cho pít-tông, do đó, vật liệu và quy trình xử lý bề mặt của nó có ảnh hưởng lớn đến hiệu suất và tuổi thọ của xi lanh.

• Vật liệu: Hợp kim nhôm. Việc lựa chọn hợp kim nhôm làm vật liệu chính cho thân xi lanh mang lại sự cân bằng lý tưởng giữa trọng lượng nhẹ, độ bền cơ học tốt và khả năng chống ăn mòn. Nhôm là vật liệu nhẹ, giúp giảm tổng trọng lượng của máy móc tự động hóa, điều này đặc biệt quan trọng trong các ứng dụng robot hoặc các hệ thống chuyển động nhanh. Hợp kim nhôm được sử dụng có đủ độ cứng và độ bền để chịu được áp lực khí nén thông thường (thường lên đến 0.7 MPa) và các lực tác động trong quá trình hoạt động.

• Xử lý bề mặt bên trong: Lăn (rolling) và Anốt hóa cứng (hard anodizing). Đây là quy trình xử lý bề mặt tiên tiến tạo nên ưu thế vượt trội về độ bền và khả năng chống mài mòn cho xi lanh ACQ.

  • Quá trình lăn (Rolling): Sau khi gia công thô, bề mặt bên trong của thân xi lanh được xử lý bằng phương pháp lăn. Quá trình này sử dụng con lăn áp lực cao để làm mịn và nén chặt lớp vật liệu trên bề mặt. Kết quả là một bề mặt có độ nhẵn bóng cao (góp phần giảm ma sát khi pít-tông di chuyển) và có cấu trúc vật liệu đặc hơn, bền vững hơn.
  • Quá trình Anốt hóa cứng (Hard Anodizing): Sau khi lăn, thân xi lanh được đưa qua quy trình anốt hóa cứng. Đây là một quá trình điện hóa tạo ra một lớp oxit nhôm cứng và dày trên bề mặt kim loại. Lớp oxit nhôm này có độ cứng vượt trội so với nhôm nền, thậm chí còn cứng hơn nhiều loại thép. Lớp anốt hóa cứng mang lại khả năng chống mài mòn tuyệt vời, chống ăn mòn hóa học và cách điện nhẹ. Khi kết hợp với bề mặt nhẵn bóng sau quá trình lăn, lớp anốt hóa cứng tạo ra một lòng xi lanh cực kỳ bền bỉ, giảm thiểu ma sát và sự hao mòn khi pít-tông di chuyển liên tục ở tốc độ cao. Đây là yếu tố then chốt giúp kéo dài tuổi thọ hoạt động của xi lanh, giảm nhu cầu bảo trì và thay thế.

• Rãnh công tắc từ (Magnetic switch slots): Thân xi lanh ACQ được thiết kế với các rãnh tích hợp chạy dọc theo chiều dài bên ngoài. Các rãnh này cho phép lắp đặt các công tắc cảm ứng từ (magnetic switches) một cách gọn gàng và chắc chắn mà không cần thêm gá lắp cồng kềnh. Công tắc cảm ứng từ hoạt động dựa trên từ trường được tạo ra bởi nam châm gắn trên pít-tông. Khi pít-tông di chuyển qua vị trí của công tắc, từ trường sẽ kích hoạt công tắc, cung cấp tín hiệu điện về vị trí hiện tại của pít-tông (ví dụ: vị trí hành trình cuối hoặc vị trí trung gian). Tính năng này là cực kỳ quan trọng trong các hệ thống tự động hóa hiện đại, cho phép bộ điều khiển (PLC) xác định chính xác trạng thái và vị trí của xi lanh để điều phối các hoạt động tiếp theo. Việc tích hợp rãnh sẵn giúp giảm thời gian và chi phí lắp đặt cảm biến, tạo nên giải pháp gọn gàng và thẩm mỹ.

Sự kết hợp giữa vật liệu hợp kim nhôm nhẹ, quy trình xử lý bề mặt kép tiên tiến (lăn và anốt hóa cứng) mang lại độ bền và khả năng chống mài mòn vượt trội, cùng với việc tích hợp sẵn rãnh cho công tắc từ, biến thân xi lanh ACQ thành một bộ phận cốt lõi mạnh mẽ, bền bỉ và sẵn sàng cho tự động hóa.

Pít-tông: Trái Tim Năng Động Với Thiết Kế Phớt Tối Ưu

Pít-tông là bộ phận trực tiếp chuyển đổi năng lượng khí nén thành chuyển động tuyến tính. Thiết kế và vật liệu của pít-tông có ảnh hưởng trực tiếp đến hiệu suất, độ kín khí và tuổi thọ của xi lanh.

• Phớt pít-tông: Cấu trúc phớt hai chiều không đồng nhất (Heterogeneous two-way seal). Thay vì sử dụng các loại phớt truyền thống, xi lanh ACQ sử dụng phớt có cấu trúc đặc biệt, thường bao gồm hai vật liệu hoặc hình dạng khác nhau hoạt động cùng nhau để tạo ra khả năng làm kín hiệu quả ở cả hai chiều (khi khí nén tác động từ cả hai phía). Thiết kế “không đồng nhất” này cho phép tối ưu hóa khả năng làm kín trong một không gian rất nhỏ, góp phần vào kích thước nhỏ gọn của pít-tông và tổng thể xi lanh. Một lợi ích đáng kể khác của cấu trúc phớt này là khả năng “bảo quản mỡ bôi trơn” hiệu quả. Phớt được thiết kế để giữ lại lớp mỡ bôi trơn trên bề mặt pít-tông và thành xi lanh, giảm ma sát, ngăn ngừa sự khô hạn và kéo dài đáng kể khoảng thời gian cần bôi trơn lại, từ đó giảm thiểu công tác bảo trì.

• Vật liệu pít-tông: Airtac sử dụng các vật liệu khác nhau cho pít-tông tùy thuộc vào đường kính (bore size) và loại xi lanh (ví dụ: có bộ dẫn hướng hay không), nhằm tối ưu hóa hiệu suất và chi phí cho từng ứng dụng cụ thể.

  • Đối với các đường kính nhỏ (12-25mm) và loại dài hơn (32-100mm): Pít-tông thường được làm từ sự kết hợp của kim loại thiêu kết (Sintered metal) và vật liệu NBR hoặc hợp kim nhôm. Kim loại thiêu kết (thường là hợp kim đồng hoặc sắt được nén và nung) có độ bền và độ xốp nhất định, có thể chứa mỡ bôi trơn. Sự kết hợp này tạo ra pít-tông nhẹ, bền và có khả năng tự bôi trơn tốt ở mức độ nhất định.
  • Đối với các đường kính lớn hơn (125-160mm): Pít-tông được làm từ hợp kim nhôm. Ở các kích thước lớn hơn, độ bền của hợp kim nhôm là đủ để chịu tải, và vật liệu này giúp giữ trọng lượng của pít-tông ở mức hợp lý, giảm quán tính trong quá trình chuyển động.
  • Đối với dòng TACQ (có bộ dẫn hướng): Pít-tông có thể được làm từ thép carbon mạ chrome 20 μm. Dòng TACQ được thiết kế để chịu tải trọng bên và mô-men xoắn tốt hơn nhờ có thêm bộ dẫn hướng. Việc sử dụng thép carbon mạ chrome cho pít-tông trong trường hợp này có thể nhằm mục đích tăng cường độ cứng, khả năng chống mài mòn và độ bền tổng thể của cụm pít-tông và thanh truyền động, đặc biệt khi có tải trọng phức tạp tác động lên thanh truyền động. Lớp mạ chrome dày 20 μm cung cấp bề mặt nhẵn, cứng và chống ăn mòn.

Thiết kế phớt hai chiều không đồng nhất và việc lựa chọn vật liệu pít-tông phù hợp cho từng kích thước và loại xi lanh là những yếu tố then chốt đảm bảo pít-tông di chuyển mượt mà, làm kín khí hiệu quả, duy trì bôi trơn lâu dài và có độ bền phù hợp với yêu cầu của từng ứng dụng.

Thanh Truyền Động (Cần Pít-tông): Kết Nối Linh Hoạt và Yêu Cầu Lắp Đặt Đặc Thù

Thanh truyền động là bộ phận trung gian truyền lực từ pít-tông ra bên ngoài để thực hiện công việc. Độ bền, độ chính xác và khả năng kết nối của thanh truyền động là rất quan trọng.

• Vật liệu: Thép carbon mạ chrome 20 μm. Vật liệu tiêu chuẩn cho thanh truyền động của xi lanh ACQ là thép carbon được mạ một lớp chrome dày khoảng 20 micromet. Thép carbon cung cấp độ bền cơ học và độ cứng cần thiết để chịu lực kéo và lực nén. Lớp mạ chrome có nhiều tác dụng:

  • Tăng cường khả năng chống ăn mòn, đặc biệt quan trọng trong môi trường ẩm hoặc có hóa chất.
  • Tạo ra một bề mặt cực kỳ nhẵn và cứng, giảm ma sát khi thanh truyền động di chuyển qua phớt cổ và ống lót ở nắp trước. Điều này giúp chuyển động mượt mà hơn và giảm mài mòn cho cả thanh truyền động và phớt.
  • Tăng độ bền tổng thể của bề mặt, chống trầy xước và hư hại.

• Vật liệu cho dòng TACQ: Thép không gỉ (Stainless steel). Đối với dòng TACQ, được thiết kế để hoạt động trong môi trường khắc nghiệt hơn hoặc yêu cầu độ bền chống ăn mòn cao hơn (nhờ bộ dẫn hướng giúp giảm lực tác động lên thanh), vật liệu thép không gỉ thường được lựa chọn cho thanh truyền động. Thép không gỉ có khả năng chống ăn mòn vượt trội so với thép carbon mạ chrome, làm cho dòng TACQ phù hợp với các ứng dụng trong ngành thực phẩm, dược phẩm hoặc môi trường hóa chất.

• Kiểu ren: Ren cái (female thread) và ren đực (male thread). Thanh truyền động của xi lanh ACQ có sẵn với cả hai tùy chọn kiểu ren ở đầu (ren trong hoặc ren ngoài). Điều này mang lại sự linh hoạt tối đa cho người sử dụng trong việc lựa chọn và lắp đặt các phụ kiện kết nối (như càng chữ Y, khớp nối mềm, đầu nối ren…) phù hợp với yêu cầu ứng dụng cụ thể mà không cần thêm bộ chuyển đổi ren phức tạp.

• Lưu ý quan trọng khi lắp đặt: Để đảm bảo tuổi thọ và hiệu suất của xi lanh, người dùng cần tuân thủ các lưu ý sau khi lắp đặt phụ kiện vào đầu thanh truyền động:

  • Đầu thanh truyền động không được tháo rời: Kết nối giữa thanh truyền động và pít-tông (thường bằng tán đinh như đã đề cập) là một kết nối vĩnh cửu và đã được căn chỉnh chính xác tại nhà máy. Việc cố gắng tháo rời đầu thanh truyền động khỏi pít-tông có thể gây hỏng hóc nghiêm trọng cho cụm pít-tông/thanh truyền động và làm mất hiệu lực bảo hành.
  • Đối với dòng có bộ dẫn hướng (TACQ): Dòng TACQ có hai thanh dẫn hướng chạy song song với thanh truyền động chính. Bộ dẫn hướng này giúp hấp thụ lực tác động bên và mô-men xoắn, bảo vệ thanh truyền động khỏi bị uốn cong hoặc hư hại. Tuy nhiên, điều quan trọng là bề mặt lắp đặt thiết bị vào đầu thanh truyền động phải đồng tâm và song song hoàn toàn với chuyển động tịnh tiến của xi lanh. **Đặc biệt, không được truyền mô-men xoắn (lực xoay) lên thanh truyền động của dòng TACQ.** Mọi lực xoay hoặc lực bên đáng kể phải được hấp thụ bởi bộ dẫn hướng và cấu trúc lắp đặt bên ngoài. Việc tác động mô-men xoắn lên thanh truyền động TACQ có thể làm hỏng cơ cấu bên trong hoặc các thanh dẫn hướng.

Thanh truyền động, với vật liệu bền bỉ, bề mặt được xử lý kỹ lưỡng và tùy chọn kiểu ren linh hoạt, là bộ phận quan trọng truyền lực của xi lanh. Việc tuân thủ đúng hướng dẫn lắp đặt sẽ giúp tối đa hóa tuổi thọ và độ tin cậy của xi lanh trong quá trình hoạt động.

Các Thành Phần Phụ Trợ Quan Trọng: Đảm Bảo Hiệu Suất Toàn Diện

Ngoài các bộ phận chính, xi lanh ACQ còn bao gồm nhiều thành phần phụ trợ khác, mỗi loại đều đóng vai trò quan trọng trong việc đảm bảo hiệu suất, độ kín và tuổi thọ tổng thể của xi lanh.

• Nắp trước và nắp sau (Front cover & Back cover): Được làm từ hợp kim nhôm, giống với thân xi lanh. Các nắp này được gia công chính xác để khớp với thân xi lanh và chứa các bộ phận như ống lót, phớt cổ, bộ giảm chấn (nếu có) và cổng kết nối khí nén. Vật liệu nhôm giúp giữ trọng lượng nhẹ và dễ dàng gia công để đạt độ chính xác cao.

• Phớt/Vòng đệm (O-ring & Wear ring): Các loại phớt, bao gồm O-ring và vòng đệm chống mài mòn, đóng vai trò cực kỳ quan trọng trong việc làm kín khí nén và giảm ma sát. Thường được làm từ cao su NBR (Nitrile Butadiene Rubber), một loại vật liệu đàn hồi phổ biến trong khí nén nhờ khả năng chống dầu, chống mài mòn và dải nhiệt độ hoạt động phù hợp. Các phớt này được đặt ở nhiều vị trí: phớt pít-tông (đã thảo luận), phớt cổ (quanh thanh truyền động ở nắp trước), phớt tĩnh (giữa thân xi lanh và các nắp), và các vòng đệm chống mài mòn giúp pít-tông hoặc thanh dẫn (trên TACQ) trượt êm ái và bảo vệ bề mặt làm kín.

• Ống lót/Bạc lót (Bushing): Được đặt ở nắp trước (quanh thanh truyền động) và trên bộ dẫn hướng của dòng TACQ. Ống lót đóng vai trò là bề mặt đỡ và dẫn hướng cho thanh truyền động/thanh dẫn, giảm ma sát và chịu tải trọng bên (ở mức độ nhất định đối với xi lanh tiêu chuẩn, và chủ yếu đối với dòng TACQ). Vật liệu ống lót thường là đồng thau (Brass) cho các đường kính nhỏ (nhờ đặc tính tự bôi trơn và dễ gia công) và vật liệu chống mài mòn đặc biệt cho các đường kính lớn hơn hoặc ứng dụng tải nặng, nhằm tăng cường độ bền và khả năng chịu tải.

• Bộ giảm chấn (Bumper): Được làm từ cao su NBR và đặt ở cuối hành trình của pít-tông (ở cả nắp trước và nắp sau). Bộ giảm chấn có nhiệm vụ hấp thụ năng lượng động học của pít-tông khi nó di chuyển đến cuối hành trình, giảm thiểu tiếng ồn, giảm rung động và bảo vệ các bộ phận cơ khí khỏi va đập mạnh. Điều này góp phần kéo dài tuổi thọ của xi lanh và giảm thiểu tác động lên cấu trúc máy móc xung quanh.

• Nam châm (Magnet): Gắn trên pít-tông, nam châm là bộ phận cần thiết khi sử dụng công tắc cảm ứng từ để phát hiện vị trí pít-tông. Nam châm có thể được làm từ hợp kim đồng hoặc kim loại thiêu kết như NdFeB (Neodymium Iron Boron) cho từ trường mạnh mẽ. Từ trường của nam châm xuyên qua thân xi lanh bằng nhôm và kích hoạt công tắc cảm ứng từ đặt bên ngoài.

• Giá đỡ nam châm (Magnet holder): Thường được làm từ hợp kim nhôm, giá đỡ này giúp cố định nam châm vào pít-tông một cách chắc chắn, đảm bảo nam châm luôn ở đúng vị trí và tạo ra từ trường ổn định.

• Lò xo (Spring): Được sử dụng trong các phiên bản xi lanh tác động đơn (single-acting cylinder) của dòng ACQ (không phổ biến bằng tác động kép, nhưng là một tùy chọn). Lò xo, thường làm bằng thép không gỉ để chống ăn mòn, có nhiệm vụ trả pít-tông về vị trí ban đầu khi ngắt áp suất khí nén. Trong xi lanh tác động kép, lò xo có thể được sử dụng trong các cấu trúc giảm chấn điều chỉnh được (không có trên ACQ cơ bản nhưng là một nguyên lý chung).

Tất cả các thành phần phụ trợ này, mặc dù nhỏ, nhưng đều được lựa chọn vật liệu và thiết kế cẩn thận để làm việc hài hòa với các bộ phận chính, đảm bảo xi lanh ACQ hoạt động hiệu quả, kín khí, bền bỉ và tích hợp tốt với các hệ thống điều khiển.

Ứng Dụng Thực Tế & Lợi Ích Vượt Trội Của Cấu Trúc Xi Lanh ACQ

Với cấu trúc nhỏ gọn, bền bỉ và khả năng tích hợp cảm biến vị trí dễ dàng, xi lanh Airtac ACQ Series trở thành lựa chọn lý tưởng cho rất nhiều ứng dụng trong các ngành công nghiệp khác nhau. Các ưu điểm về cấu trúc kỹ thuật trực tiếp mang lại lợi ích thiết thực cho người dùng cuối.

Ứng Dụng Trong Các Ngành Công Nghiệp Đòi Hỏi Sự Nhỏ Gọn và Tốc Độ

Xi lanh ACQ phát huy tối đa thế mạnh của mình trong các ứng dụng có không gian lắp đặt hạn chế hoặc yêu cầu mật độ xi lanh cao. Các ngành công nghiệp điển hình bao gồm:

• Máy đóng gói: Trong các dây chuyền đóng gói tốc độ cao, không gian thường rất chật hẹp. Xi lanh ACQ được sử dụng cho các thao tác như đẩy sản phẩm, kẹp, nâng/hạ nắp hộp, gạt sản phẩm lỗi… Kích thước nhỏ gọn cho phép tích hợp nhiều xi lanh gần nhau, thực hiện các chuỗi thao tác phức tạp trong một không gian hạn chế.
• Thiết bị điện tử và bán dẫn: Lắp ráp các linh kiện điện tử nhỏ, kiểm tra mạch in… đòi hỏi các chuyển động chính xác, nhanh và lặp lại. Xi lanh ACQ với kích thước nhỏ và khả năng tích hợp cảm biến vị trí giúp kiểm soát chính xác từng bước của quy trình lắp ráp tự động.
• Robot và cánh tay máy: Các bộ phận gắp (gripper) hoặc các cơ cấu chấp hành phụ trên cánh tay robot thường cần xi lanh nhỏ, nhẹ và mạnh mẽ. Trọng lượng nhẹ của xi lanh ACQ giúp giảm tải cho khớp robot, cho phép robot di chuyển nhanh hơn và mang tải trọng hữu ích lớn hơn.
• Thiết bị y tế và phòng thí nghiệm: Các máy móc tự động trong y tế hoặc phòng thí nghiệm thường có kích thước nhỏ và yêu cầu độ chính xác cao. Xi lanh ACQ phù hợp cho các thao tác như bơm, trộn, di chuyển mẫu vật… trong không gian hạn chế.
• Máy dệt, máy in, máy công cụ nhỏ: Nhiều loại máy móc này có cấu trúc phức tạp và không gian bên trong giới hạn. Xi lanh ACQ cung cấp giải pháp truyền động tuyến tính hiệu quả mà không chiếm nhiều diện tích.

Nhìn chung, bất kỳ ứng dụng nào cần chuyển động tuyến tính tin cậy trong không gian hạn chế đều có thể hưởng lợi từ xi lanh ACQ Series.

Case Study: Tối Ưu Hóa Dây Chuyền Đóng Gói Bằng Xi Lanh Airtac ACQ

Hãy xem xét một ví dụ cụ thể: một nhà sản xuất máy đóng gói đang thiết kế một dây chuyền mới để đóng gói các sản phẩm nhỏ (ví dụ: bánh kẹo, phụ tùng điện tử). Dây chuyền này yêu cầu nhiều thao tác tự động hóa liên tiếp nhau trên một băng tải, bao gồm đẩy sản phẩm vào hộp, gập nắp, kẹp hộp để dán băng keo và gạt sản phẩm đã đóng gói sang khu vực khác. Thách thức lớn nhất là không gian lắp đặt trên khung máy rất hạn chế, và cần có khả năng giám sát vị trí chính xác của từng sản phẩm trong suốt quy trình để đảm bảo chu kỳ hoạt động nhanh và không xảy ra lỗi.

Trước đây, nhà sản xuất này sử dụng các xi lanh tiêu chuẩn có kích thước lớn hơn, dẫn đến khó khăn trong việc bố trí nhiều xi lanh gần nhau, đôi khi phải sử dụng các cơ cấu truyền động phức tạp hơn (như đòn bẩy hoặc puly) để đạt được chuyển động mong muốn, làm tăng chi phí và độ phức tạp của máy.

Khi chuyển sang sử dụng xi lanh khí nén Airtac ACQ Series, nhà sản xuất đã đạt được những lợi ích đáng kể:

1. Giải quyết vấn đề không gian: Cấu trúc “Compact cylinder” của ACQ với việc loại bỏ ty rút và tối ưu hóa chiều dài tổng thể đã cho phép lắp đặt các xi lanh sát nhau hơn trên băng tải. Điều này giúp loại bỏ nhu cầu sử dụng các cơ cấu truyền động trung gian, làm cho thiết kế máy đơn giản, gọn gàng và tiết kiệm vật liệu hơn đáng kể. Diện tích lắp đặt trên máy được tối ưu hóa, cho phép tích hợp nhiều chức năng hơn trong cùng một khung máy hoặc giảm kích thước tổng thể của máy.

2. Tích hợp điều khiển chính xác: Nhờ các rãnh tích hợp sẵn trên thân xi lanh, việc lắp đặt các công tắc cảm ứng từ trở nên cực kỳ dễ dàng và nhanh chóng. Các công tắc này được kết nối với bộ điều khiển PLC của máy, cung cấp tín hiệu phản hồi chính xác về vị trí của pít-tông (ví dụ: “sản phẩm đã được đẩy vào hộp”, “nắp hộp đã gập xong”). Điều này cho phép PLC điều phối các xi lanh khác và các bộ phận khác của dây chuyền một cách đồng bộ và chính xác, đảm bảo mỗi thao tác được thực hiện đúng thời điểm, giảm thiểu sai sót và tăng tốc độ đóng gói. Khả năng phát hiện vị trí pít-tông cũng hỗ trợ việc khắc phục sự cố nhanh hơn khi có vấn đề xảy ra.

3. Độ tin cậy và giảm thiểu bảo trì: Vật liệu hợp kim nhôm với xử lý bề mặt lăn và anốt hóa cứng mang lại độ bền và khả năng chống mài mòn cao cho thân xi lanh. Thiết kế phớt pít-tông hiệu quả giúp duy trì bôi trơn và làm kín khí tốt trong thời gian dài. Những yếu tố này đảm bảo xi lanh hoạt động ổn định qua hàng triệu chu kỳ đóng gói mà không suy giảm hiệu suất đáng kể. Nhà sản xuất máy đóng gói nhận thấy thời gian dừng máy ngoài kế hoạch do hỏng hóc xi lanh giảm đi đáng kể, chi phí bảo trì định kỳ cũng được kéo dài, góp phần giảm tổng chi phí sở hữu (TCO) cho khách hàng cuối sử dụng máy đóng gói.

4. Lắp đặt và bảo trì dễ dàng: Cấu trúc kẹp C giúp việc lắp đặt xi lanh vào gá đỡ và tháo lắp khi cần thay thế hoặc kiểm tra trở nên đơn giản hơn rất nhiều so với xi lanh dùng ty rút. Điều này giảm thời gian chết của máy trong quá trình bảo trì.

Qua case study này, có thể thấy rõ rằng cấu trúc chi tiết và vật liệu của xi lanh Airtac ACQ không chỉ là những thông số kỹ thuật trên giấy, mà chúng mang lại những lợi ích thiết thực trong ứng dụng thực tế: tối ưu hóa không gian, nâng cao khả năng điều khiển chính xác, tăng độ bền và giảm chi phí vận hành, bảo trì. Đây là những yếu tố then chốt giúp các nhà sản xuất máy móc cải thiện hiệu suất thiết bị và nâng cao năng lực cạnh tranh trên thị trường.

Tóm lại, xi lanh khí nén Airtac ACQ Series là một ví dụ điển hình về kỹ thuật thiết kế xi lanh nhỏ gọn (Compact cylinder) kết hợp với việc tuân thủ tiêu chuẩn công nghiệp JIS. Từ cấu trúc lắp ráp thông minh sử dụng kẹp C và tán đinh, thân xi lanh bằng hợp kim nhôm được xử lý bề mặt tiên tiến, pít-tông với phớt hai chiều hiệu quả và vật liệu tối ưu, cho đến thanh truyền động bền bỉ và các thành phần phụ trợ chất lượng cao – tất cả đều được thiết kế và lựa chọn cẩn thận để mang lại một sản phẩm xi lanh có kích thước cực kỳ nhỏ gọn nhưng vẫn đảm bảo độ bền bỉ vượt trội, khả năng chống mài mòn tuyệt vời và tính năng tích hợp cao (đặc biệt là với cảm biến vị trí). Sự kết hợp hài hòa của những yếu tố kỹ thuật này biến ACQ trở thành giải pháp truyền động khí nén lý tưởng cho các ứng dụng tự động hóa hiện đại, nơi không gian là yếu tố giới hạn, độ tin cậy là yêu cầu bắt buộc và hiệu quả hoạt động là ưu tiên hàng đầu. Đối với các kỹ sư thiết kế và nhà quản lý sản xuất, lựa chọn xi lanh Airtac ACQ không chỉ là lựa chọn một bộ phận, mà là lựa chọn một giải pháp toàn diện giúp nâng cao hiệu suất, độ tin cậy và tối ưu hóa chi phí cho hệ thống tự động hóa của mình.
